KP4051X
|
带快速关断功能的高性能副边同步整流开关
|
|
|
|
KP4051X 是一款高性能副边同步整流功率开关，可以替代肖特基整流二极管以提高系统效率。 KP4051X 支持 High Side 和 Low Side 配置，且内置有 VDD 高压供电模块，无需辅助绕组供电，降低了系统成本。 KP4051X 具有快速关断功能，支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式(CCM)。 KP4051X 内部集成智能开通检测功能，可以有效防止断续工作模式 (DCM) 中由于 Vds 振荡引起的 SR 误开通。 |
|
主要特点 |
|
|
• 内置100V MOSFET • 支持断续工作模式 (DCM)、准谐振工作模式(QR) 及连续工作模式 (CCM) • 集成 180V 高压供电电路，无需辅助绕组供电 • 支持输出低至 0V 同步整流可靠工作 • 支持宽范围输出电压应用，特别适用于支持 QC、PD 等协议的快充领域 • 支持 High Side 和 Low Side 配置 |
• <30ns 开通和关断延时 • 智能开通检测功能防止误开通 • 智能过零检测功能 • 启动前 Gate 智能钳位 • 封装类型 SOP-8 |
|
典型应用 |
|
|
• USB PD 快充 |
• 适配器 |
|

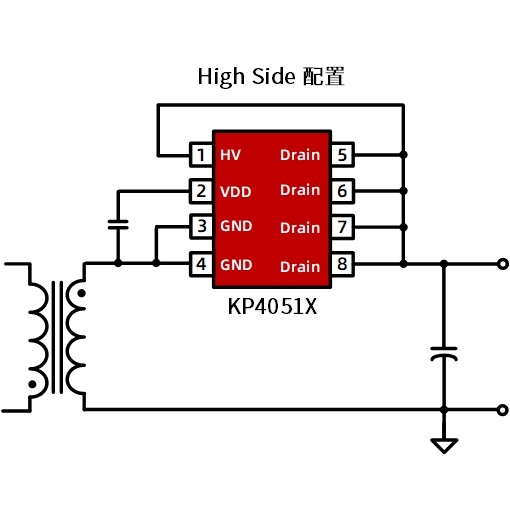

典型应用电路 |
|
|
管脚封装 |
|
|
|||
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
带快速关断功能的高性能副边同步整流开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||
|
|
|||||||
|
产品型号 |
拓扑电路 |
最大输出电流(A) |
工作模式 |
耐压 |
导通阻抗(mΩ) |
最高频率(kHz) |
封装 |
|
|
|||||||
|
KP40511 |
SSR |
2.4 |
DCM/QR/CCM |
100V MOS |
16 |
300 |
SOP-8 |
|
|
|||||||
|
KP40512 |
SSR |
3 |
DCM/QR/CCM |
100V MOS |
10 |
300 |
SOP-8 |
