KP4051X

带快速关断功能的高性能副边同步整流开关

KP4051X 是一款高性能副边同步整流功率开关，可以替代肖特基整流二极管以提高系统效率。

KP4051X 支持 High Side 和 Low Side 配置，且内置有 VDD 高压供电模块，无需辅助绕组供电，降低了系统成本。

KP4051X 具有快速关断功能，支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式 (CCM)。

KP4051X 内部集成智能开通检测功能，可以有效防止断续工作模式 (DCM) 中由于 Vds 振荡引起的 SR 误开通。

主要特点

•  内置100V MOSFET

•  支持断续工作模式 (DCM)、准谐振工作模式(QR)

    及连续工作模式 (CCM)

•  集成 180V 高压供电电路，无需辅助绕组供电

•  支持输出低至 0V 同步整流可靠工作

•  支持宽范围输出电压应用，特别适用于支持 QC、PD

    等协议的快充领域

•  支持 High Side 和 Low Side 配置

•  <30ns 开通和关断延时

•  智能开通检测功能防止误开通

•  智能过零检测功能

•  启动前 Gate 智能钳位

•  封装类型 ASOP-6

典型应用

•  USB PD 快充

•  适配器

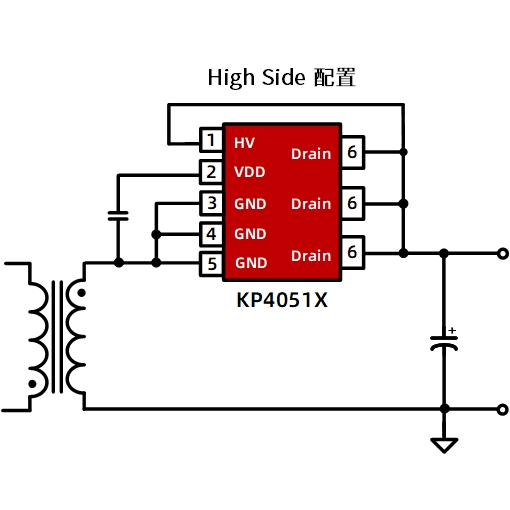

典型应用电路

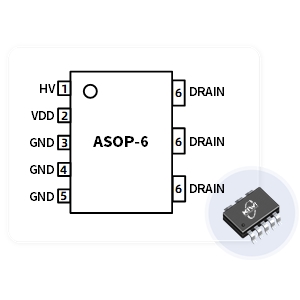

管脚封装

技术文档

类型

标题

详情

数据手册

带快速关断功能的高性能副边同步整流开关

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

VDD电压

(V)

输出电压

(V)

典型

规格

KP40511

High Side/

Low Side

KP40512

High Side/

Low Side
