KP201B

输入欠压/输出过压、离线式电流模式 PWM 控制器

KP201B 是一款针对离线式反激电源设计的高性能 PWM 控制器。芯片采用电流模式控制，可支持断续模式和连续模式工作，适用于恒压输出的隔离型电源应用中。

KP201B 内部具有高精度 65kHz 开关频率振荡器，且带有抖频功能，可优化 EMI 性能。芯片采用绿色节能模式和打嗝模式工作，待机功耗小于 75mW，满足六级能效要求。

KP201B集成有完备的保护功能，包括：VDD 欠压保护 (UVLO) 、VDD 过压保护 (OVP) 、输入欠压保护 (Brownout) 、输出过压保护 (OVP)、逐周期电流限制、短路保护 (SCP)、过载保护 (OLP)、内部过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。

主要特点

•  可支持断续模式、连续模式工作

•  ±1% 恒压精度

•  满足六级能耗，待机功耗 <75mW

•  固定 65kHz 开关频率

•  绿色省电模式和打嗝模式工作

•  超低启动和工作电流

•  集成抖频功能优化 EMI

•  集成内部斜率补偿的电流模式控制

•  封装类型 SOT23-6L

•  集成自恢复模式的保护功能:

•  VDD 欠压保护 (UVLO)

•  VDD 过压保护 (OVP)

•  输入欠压保护 (Brownout)

•  输出过压保护 (OVP)

•  内部过热保护 (OTP)

•  逐周期电流限制

•  过载保护 (OLP)

•  前沿消隐 (LEB)

•  CS 管脚开路保护

典型应用

•  充电器和适配器

•  电机驱动电源

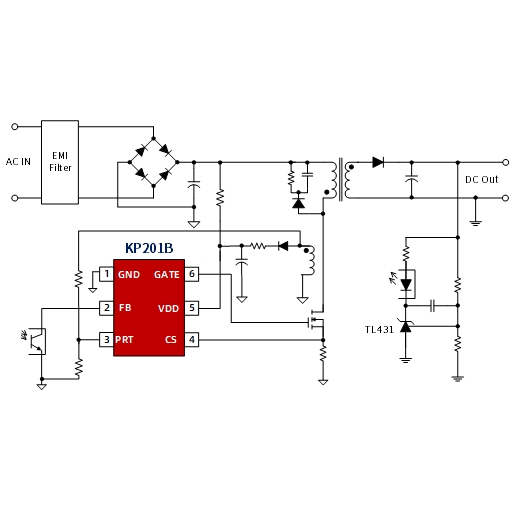

典型应用电路

管脚封装

技术文档

类型

标题

详情

数据手册

输入欠压/输出过压、离线式电流模式 PWM 控制器

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

拓扑电路

最大功率

(W)

工作模式

输出

特性

耐压

导通

阻抗

启动方式

能效

标准

待机功耗

(mW)

VDDmax

(V)

最高频率

(kHz)

特点

KP201B

Flyback

65

DCM&CCM

CV

否

否

电阻启动

六级

<75

33

65

输入欠压，

输出过压保护
