首页    AC-DC(新)    反激    SSR控制器    KP201F

KP201F





支持多种输出模式的离线式电流模式 PWM 控制器






KP201F 是一款针对离线式反激电源设计的高性能PWM 控制器。

芯片内集成有通用的原边恒流控制技术,可支持断续模式和连续模式工作,适用于恒流输出的隔离型电源应用中。芯片支持恒功率输出,适用于电机驱动电源等。

KP201F 内部具有高精度 65kHz 开关频率振荡器,且带有抖频功能可优化 EMI 性能。芯片采用绿色节能模式和打嗝模式工作,可以获得小于 75mW 的待机功耗。

KP201F 集成有完备的保护功能,包括:VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期电流限制、输出短路保护 (CS_UVP)、输出过压保护(CS_OVP)、过热保护、软启动、VDD 箝位和 CS 管脚开路保护等。







主要特点

•  可支持断续模式、连续模式的原边恒流技术

•  支持恒功率、恒压、恒流输出

•  ±5% 恒流精度;±1% 恒压精度

•  待机功耗<75mW

•  固定65KHz 开关频率

•  绿色省电模式和打嗝模式工作

•  集成抖频功能优化 EMI

•  集成内部斜率补偿的电流模式控制

•  集成自恢复模式的保护功能:

•  VDD 欠压保护 (UVLO)

•  VDD 过压保护 (OVP)

•  CS_OVP 输出过压保护

•  CS_UVP 输出短路保护

•  过热保护 (OTP)

•  逐周期电流限制

•  前沿消隐 (LEB)

•  CS 管脚开路保护

•  封装类型 SOT23-6L







典型应用

•  充电器和适配器

•  电机驱动电源

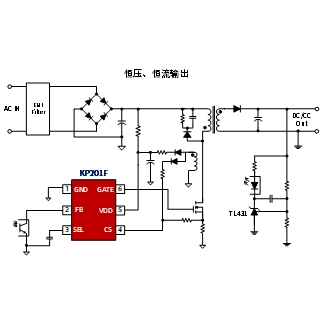

典型应用电路



管脚封装








技术文档


类型

标题

详情


数据手册

支持多种输出模式的离线式电流模式 PWM 控制器

获取完整版


应用指南

获取完整版





产品选型


产品型号

拓扑电路

最大功率

工作模式

输出特性

耐压

导通阻抗

启动方式

能效标准

待机功耗

VDDmax

最高频率

封装


KP201F

Flyback

65W

DCM&CCM

CV、CC&CV、

CP&CV

电阻启动

六级

<75mW

33V

65kHz

SOT23-6L
