首页    AC-DC(新)    反激    SSR控制器    KP2206

KP2206





集成 GaN FET 驱动的高频准谐振模式电流型驱动控制器






KP2206 是一款为驱动 GaN FET 设计的高频高性能准谐振模式电流型 PWM 控制器。芯片集成高精度 GaN FET 驱动,可调节 GaN FET 导通时驱动速度,优化系统 EMI 性能。

KP2206 的工作频率最高可达 500kHz,可全范围工作在准谐振模式。芯片支持超宽 VDD 供电范围9V-112V。芯片直接检测交流输入电压,可提供快速启动功能,X 电容放电功能和小于 30mW 的待机功耗。

KP2206 集成有完备的保护功能,包括:VDD 欠压保护 (UVLO)、VDD 过压保护 (VDD OVP)、输入欠压保护 (BOP)、输入过压保护 (LOVP)、输出过压保护 (OVP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、过载保护 (OLP)、输出过流保护 (SOCP)、内置过热保护 (OTP)、CS 管脚开路保护等。

KP2206 采用小体积的 SSOP-10 封装,适用于高频高功率密度的宽输入/输出范围交直流转换器设计。







主要特点

•  集成 GaN FET 驱动和驱动调节功能

•  集成 700V 高压启动和 X 电容放电功能

•  超低启动和工作电流,待机功耗 <30mW

•  谷底锁定模式,最高工作频率三档可调

    (500kHz,300kHz,140kHz)

•  超宽 VDD 供电范围 9V-112V

•  集成 EMI 优化技术

•  封装类型 SSOP-10

•  集成自恢复模式的保护功能:

•  VDD 过压/欠压保护 (VDD OVP/UVLO)

•  输出过压保护 (OVP)

•  输入过压/欠压保护 (LOVP/BOP)

•  片内过热保护 (OTP)

•  逐周期电流限制 (OCP)

•  输出电流过流保护 (SOCP)

•  过载保护 (OLP)

•  异常过流保护 (AOCP)

•  CS 管脚开路保护







典型应用

•  快速充电器和适配器





典型应用电路

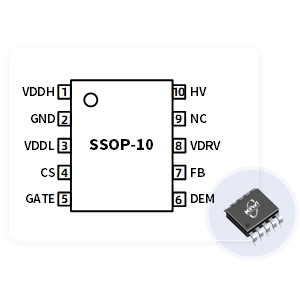

管脚封装








技术文档


类型

标题

详情


数据手册

集成 GaN FET 驱动的高频准谐振模式电流型驱动控制器

获取完整版


应用指南

获取完整版





产品选型


产品型号

拓扑电路

最大功率

工作模式

输出特性

耐压

导通阻抗

启动方式

能效标准

待机功耗

VDDmax

最高频率

封装


KP2206

Flyback

100W

DCM&QR

CV

高压启动

六级

<30mW

120V

140kHz/300kHz

/500kHz

SSOP-10
