KP52220XA





采用 SOT23-6 封装的 4.5V 至 17V 输入、2A 输出、600kHz 同步降压转换器






KP52220XA 是一种简单易用、高效集成的同步降压转换器。它具有 4.5V 到 17V 的宽输入电压范围,非常适合于 12V 和 15V 等各种常见的输入电压轨。它支持高达 2A 的持续输出电流,输出电压范围为 0.768V 至 7V。

KP522201A 轻载工作在脉冲频率调制模式 (PFM)下以维持高轻载效率;KP522208A 工作在强制脉宽调制模式 (FPWM) 下以实现全负载电流下固定的开关频率和低输出纹波。

KP52220XA 集成了完善的保护功能,包括输入欠压保护 (UVLO),逐周期谷底限流保护 (OCL),输出欠压打嗝保护 (UVP),输出过压保护 (OVP) 和过温保护 (OTP),以确保其在不同的工作条件下保持安全、可靠运行。

KP52220XA 采用小尺寸的 SOT23-6 封装,工作结温范围为 -40℃ 到 125℃。







主要特点

•  宽输入电压范围:4.5V to 17V

•  输出电压范围:0.768V to 7V

•  支持 2A 持续输出电流

•  电感电流连续模式下 600kHz 的开关频率

•  内部集成低导通电阻的MOSFET开关管

•  低静态工作电流:190μA (无开关动作,典型值)

•  低关断电流:2.5μA (典型值)

•  采用恒定导通时间控制实现超快速的动态响应

•  两种轻载工作模式:

•  KP522201A:脉冲频率调制模式 (PFM)

•  KP522208A:强制脉宽调制模式 (FPWM)

•  高参考电压精度:0.768V ±1.5% @25℃

•  集成完善的保护功能:

•  精确的使能控制和可调欠压锁定功能

•  内部 1ms 软启动时间,避免过冲电压和电流

•  逐周期谷底限流保护 (OCL)

•  非闭锁的输入欠压保护 (UVLO)、输出欠压保护 (UVP)、

    输出过压保护 (OVP) 和过温保护 (OTP)

•  紧凑的解决方案尺寸:

•  支持使用 MLCC 陶瓷电容,且支持低输出电容数量

•  无需外部补偿

•  小封装类型:SOT23-6





典型应用

•  机顶盒,数字电视   •  家庭网络设备   •  安防监控设备   •  智能音响   •  电子 POS 机   •  其他通用电源用途

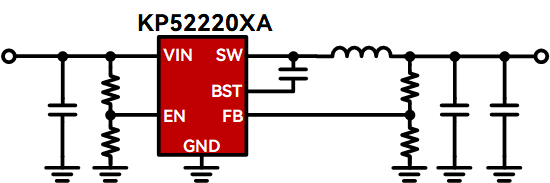

典型应用电路

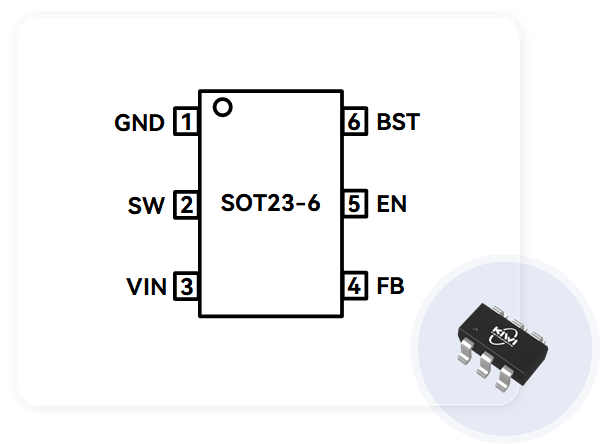

管脚封装








技术文档


类型

标题

详情


数据手册

采用 SOT23-6 封装的 4.5V 至 17V 输入、2A 输出、600kHz 同步降压转换器

获取完整版


应用指南

获取完整版





产品选型


产品型号

输入电压范围(V)

输出电压范围(V)

工作频率(kHz)

输出电流(A)

参考电压(V)

控制模式

工作模式

特点

封装


KP522201A

4.5~17

0.768~7

600

2

0.768±1.5%

COT

PFM

超快瞬态响应

SOT23-6


KP522208A

4.5~17

0.768~7

600

2

0.768±1.5%

COT

FPWM

超快瞬态响应

SOT23-6
