KP14622
|
PF>0.9、高精度、深度调光降压型 LED 恒流驱动器
|
|
|
|
KP14622 是一款 PF>0.9 的高精度、调光型 LED 恒流驱动控制芯片。适用于全范围交流输入电压的非隔离降压型 LED 恒流电源。KP14622 支持 PWM 输入调光，最小调光深度可以达到 0.1%，并且支持待机模式，待机功耗小于 20mW。 KP14622 内部集成 500V 高压功率 MOSFET 和 650V 高压供电电路，无需启动电阻和辅助绕组即可实现芯片的自主供电，同时省去了传统的外置 VDD 电容和 COMP 电容，在加快启动时间的同时又极大的节省了 LED 电源的成本。电路工作在电感电流临界导通的准谐振模式，采用高精度电流采样技术，结合内部补偿，能获得高恒流精度和优异的输入/输出调整率。 KP14622 内部集成多种保护功能，包括 LED 开路保护，LED 短路保护，逐周期过电流保护，过温保护等，增强了 LED 电源的安全性和可靠性。其中 LED 开路保护电压可通过 ROVP 管脚进行连续设置。 |
|
主要特点 |
|
|
• 集成 500V 高压功率 MOSFET • 输入功率因数 >0.9 • 集成高压供电，无需 VCC 电容 • 集成环路补偿 COMP 电容 • 高精度电流控制 <±2%@±100% 输出 • 宽范围 PWM 调光，0.1%-100% • 高效率的准谐振工作模式 • 低待机功耗 <20mW |
• 保护功能： • 连续可调的 LED 开路保护 • LED 短路保护 • 逐周期过电流保护 • 过温保护 • 封装类型 SOP-7 |
|
典型应用 |
|
|
• 智能球泡灯，智能筒灯等 |
• 其他调光 LED 照明应用 |
|

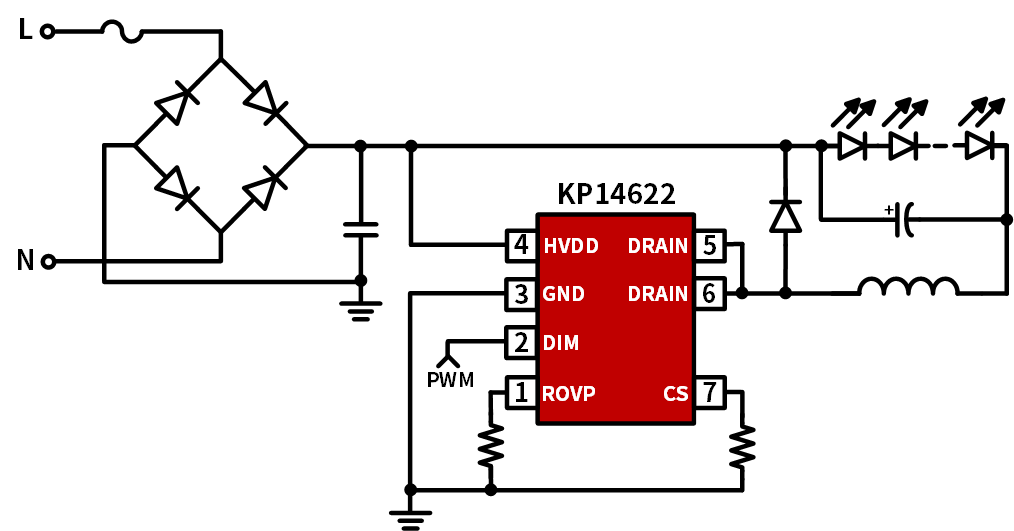

典型应用电路 |
|

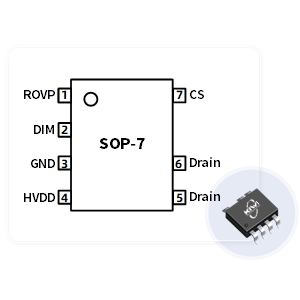

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
PF>0.9、高精度、深度调光降压型 LED 恒流驱动器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS耐压(V) |
导通阻抗(Ω) |
LED开路保护 |
调光方式 |
推荐输出电流(mA) Vin=176-265Vac Vout=72V |
封装 |
|
|
|||||||||
|
KP14622 |
Buck |
PF>0.9 |
临界连续 |
500 |
5.4 |
外置 |
PWM 转模拟 |
<240 |
SOP-7 |
