KP52330X
|
高效率 30V 3A 500kHz 同步降压转换器
|
|
|
|
KP52330X 是一款简单易用高效率的同步降压直流/直流转换器，它具有 4.5V 至 30V 的宽输入电压范围，能够驱动高达 3A 的负载电流，非常适合用于 12V 和 24V 等常见的输入电源轨。 KP523302 轻载下工作在脉冲频率调制模式 (PFM) 以维持高轻载效率；KP523308 轻载下工作在强制脉宽调制模式 (FPWM) 以实现全负载电流下固定的开关频率和低输出纹波。 通过集成 MOSFET 并采用 TSOT23-6 封装，该器件可实现高功率密度，并且在印刷电路板 (PCB) 上的占用空间非常小。采用具有内部补偿的峰值电流模式控制架构，用于维持稳定运行和超小的输出电容。借助 EN 精密使能功能，可对器件启动和关断进行精确控制。 内置有完善的保护功能：输入欠压锁定 (UVLO)、逐周期电流限制 (OCL)、输出过压保护 (VOUT OVP)、输出欠压保护 (VOUT UVP)，和过温保护 (OTP)，以确保其在不同的工作条件下保持安全、可靠运行。 |
|
主要特点 |
|
|
• 宽输入电压范围：4.5V ~ 30V • 3A 持续输出电流 • 电感电流连续模式下固定 500kHz 的开关频率 • 最大占空比：98% • ±1.5% 输出电压精度 (全温度范围内) • 低静态工作电流：80μA (无开关动作，典型值) • 低关断电流：3μA (典型值) • 采用峰值电流模式控制 • 两种轻载工作模式： • KP523302：脉冲频率调制模式 (PFM) • KP523308：强制脉宽调制模式 (FPWM) |
• 集成完善的保护功能： • 精确的使能控制和可调输入欠压锁定功能 • 逐周期峰值和谷底限流保护 • 输出过压/欠压保护 • 输入欠压锁定 • 过温保护 • 方案小巧且易于使用 • 集成 72mΩ 主开关管，35mΩ 同步整流管 • 内置补偿电路 • 内置 5ms 软启动电路 • TSOT23-6 封装 |
|
典型应用 |
|
• 白电，小家电 • 智能音响，打印机 • 机顶盒、数字电视、显示器 • 12V、24V 分布式总线电源 |
|

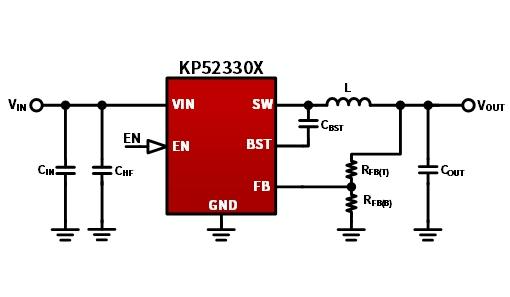

典型应用电路 |
|

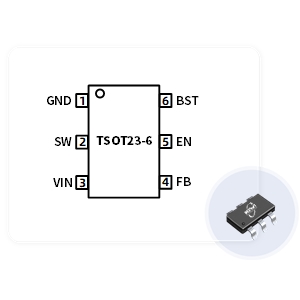

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高效率 30V 3A 500kHz 同步降压转换器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
输入电压范围(V) |
输出电压范围(V) |
工作频率(kHz) |
输出电流(A) |
参考电压(V) |
控制模式 |
工作模式 |
特点 |
封装 |
|
|
|||||||||
|
KP523302 |
4.5~30 |
0.6~13 |
500 |
3 |
0.6±1.0% |
PCM |
PFM |
快速瞬态响应，抖频 |
TSOT23-6 |
|
|
|||||||||
|
KP523308 |
4.5~30 |
0.6~13 |
500 |
3 |
0.6±1.0% |
PCM |
FPWM |
快速瞬态响应，抖频 |
TSOT23-6 |
