KP62010X





3-10 节串联电池监控器和保护器






KP62010X 系列产品是应用于适用于 3-10 节锂电池的高集成、高精度监控器和保护器。集成了高精度的监控系统和灵活配置的保护子系统以及电池均衡。

KP62010X 通常用作针对下一代高功率系统 (例如,轻型电动车辆、电动工具和不间断电源) 的完整电池组监控和保护解决方案的一部分。KP62010X 在设计时充分考虑了低功耗要求,不仅可通过使能/禁用集成电路 (IC) 中的子模块来控制整个芯片的电流消耗,而且还可以利用 SHIP 模式将电池组轻松切换至超低功耗状态。







主要特点

•  模拟前端监控特性

•  内部集成 14-bit ADC 检测电池电压、

    电池组温度以及芯片温度

•  一个单独的、内部集成 16-bit ADC 测量电池组电流

•  支持 2 组温度计 (103AT)

•  硬件保护特性

•  过压 (OV)

•  欠压 (UV)

•  充电过流 (OCC)

•  放电过流 (OCD)

•  放电短路 (SCD)



•  其他特性

•  集成电池均衡场效应晶体管

•  充电、放电低侧 NCH FET 驱动器

•  到主机微处理器的警报中断

•  3.3V 或 5V 输出电压稳压器

•  I2C 兼容接口

•  负载检测

•  电芯接线开路检测

•  随机电池连接耐受

•  高电源电压最大值 (60V)







典型应用

•  电动车、平衡车   •  电动和园艺工具   •  不间断电源系统 (UPS)   •  无线基站后备系统   •  12V, 18V, 24V, 36V 电池组

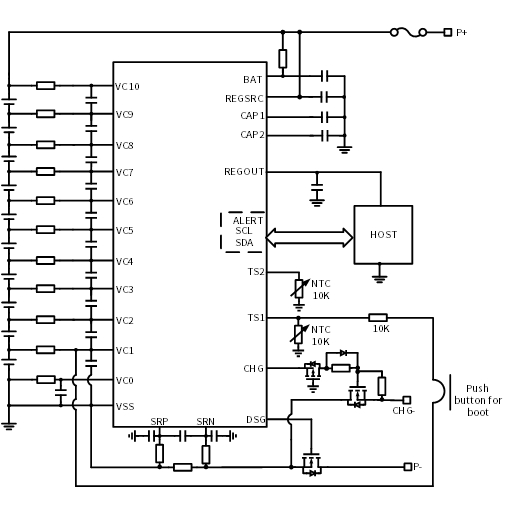

典型应用电路
















技术文档


类型

标题

详情


数据手册

3-10 节串联电池监控器和保护器

获取完整版


应用指南

获取完整版





产品选型


产品型号

最少电池串数

最多电池串数

最大工作电压(V)

工作温度(℃)

类型

是否支持级联

通讯方式

特点

封装


KP620103

3

10

60

-40~85

保护,监控

I²C

全保护功能,均衡

TSSOP-30


KP620105

3

10

60

-40~85

保护,监控

I²C

全保护功能,均衡

TSSOP-30
