KP4126XD
|
高性能、副边同步整流功率开关 |
|
|
|
KP4126XD 是一款用于替代反激变换器中副边肖特基二极管的高性能同步整流功率开关，内置超低导通阻抗功率 MOSFET 以提升系统效率。KP4126XD 支持 High Side 和 Low Side 配置，同时支持系统断续工作模式 (DCM) 和准谐振工作模式 (QR)。 KP4126XD 内置 VDD 高压供电模块，无需 VDD 辅助绕组供电，降低了系统成本。 KP4126XD 内部集成有 VDD 欠压保护和 VDD 电压钳位功能。 |
|
主要特点 |
|
|
• 反激拓扑副边同步整流功率开关 • 适用于输出电压 9V 以上的系统 • 支持 High Side 和 Low Side 配置 • 支持断续工作模式 (DCM) 和准谐振工作模式 (QR) • 内置 VDD 高压供电模块，无需 VDD 辅助绕组供电 • 精准的 SR MOSFET 关断控制 • <300μA 超低静态电流 • 内置功率 MOSFET |
• 内部集成保护： • VDD 欠压保护 (UVLO) • VDD 电压钳位 (>5mA 钳位电流) • 封装类型 SOP-8 |
|
典型应用 |
|
|
• 手机充电器 |
• 适配器 |
|

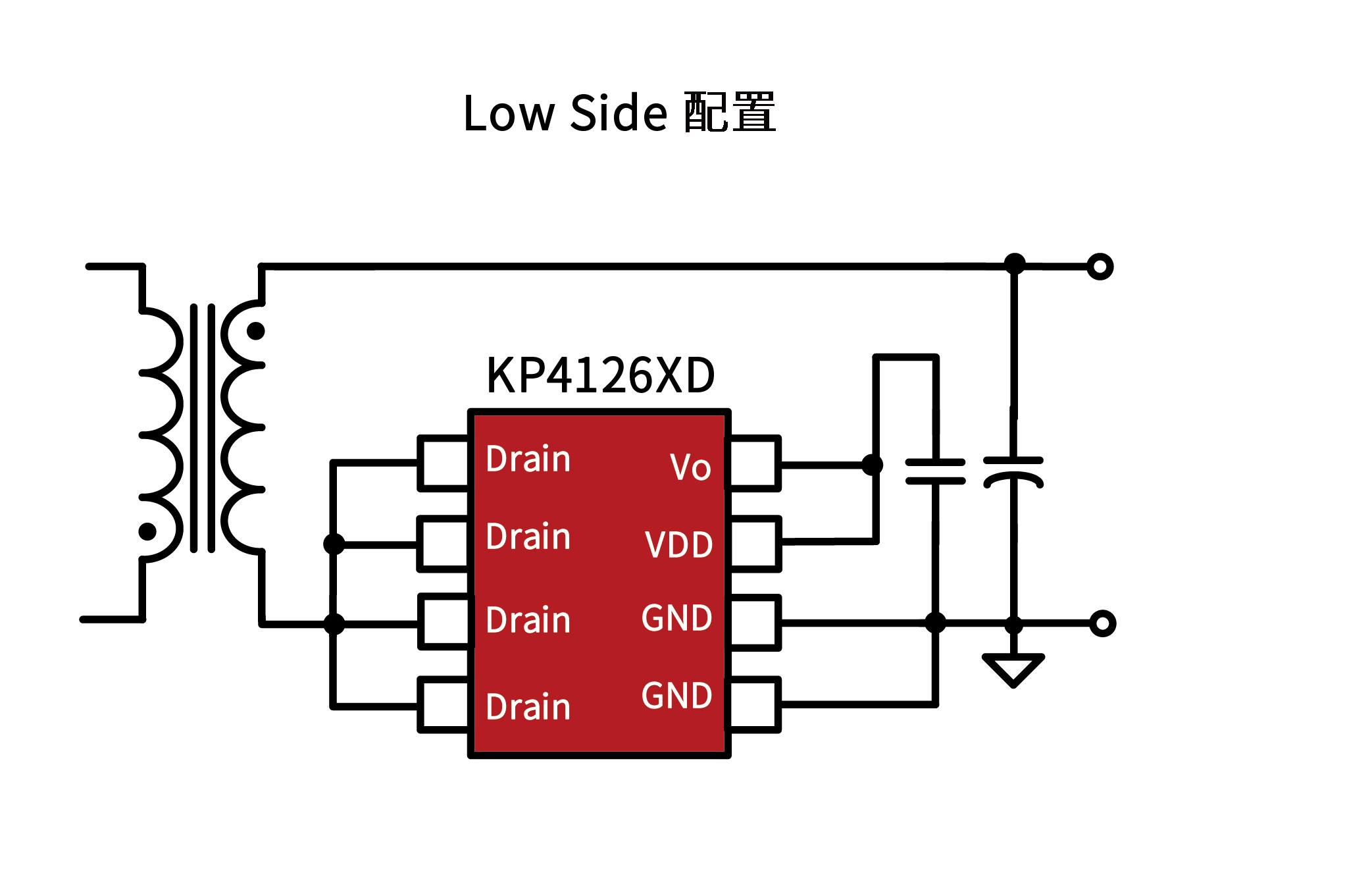

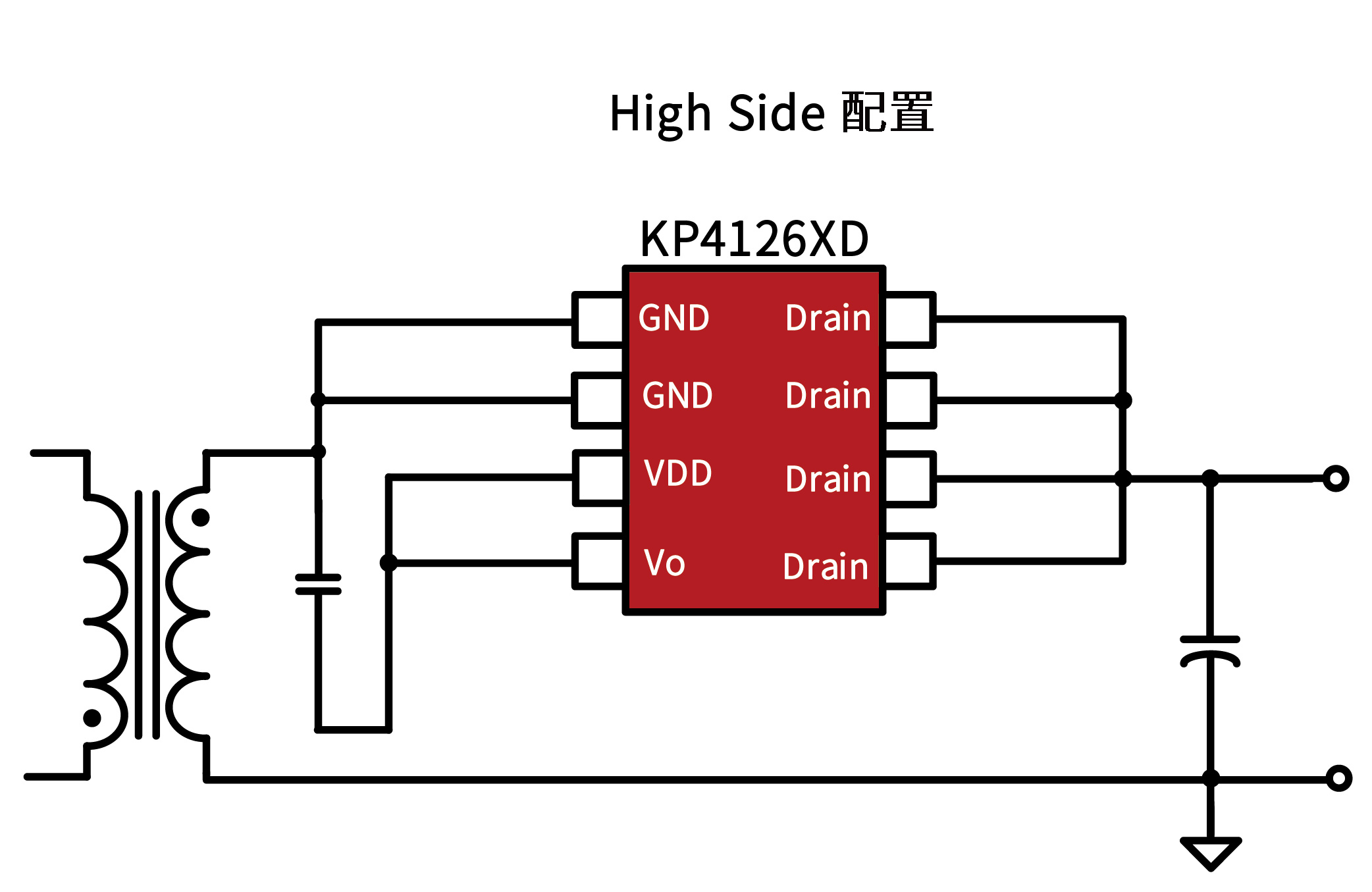

典型应用电路 |
|

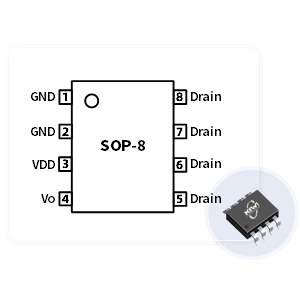

管脚封装 |
||
|
|
||||
|
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高性能、副边同步整流功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||
|
|
||||||||||
|
产品型号 |
适用拓扑 |
工作模式 |
耐压(V) |
内阻(mΩ) |
VDD电压(V) |
最高频率(kHz) |
拓扑配置 |
输出电压(V) |
典型规格 |
封装 |
|
|
||||||||||
|
KP41260D |
PSR/SSR Flyback |
DCM/QR |
60 |
20 |
5 |
200 |
High Side/Low Side |
3 ~ 12 |
2A |
SOP-8 |
 |
||||||||||
|
KP41261D |
PSR/SSR Flyback |
DCM/QR |
60 |
10 |
5 |
200 |
High Side/Low Side |
3 ~ 12 |
3A |
SOP-8 |
