KPE2851X
|
高性能、连续导通模式 (CCM) 升压型恒压功率因数校正控制器
|
|
|
|
KPE2851X 是一个高性能、连续导通模式 (CCM) 升压型 (Boost) 恒压功率因数校正 (PFC) 控制器。KPE2851X 可作为交流-直流变换器中的前端稳压器，具有高功率因数 (PF)、低电流失真 (THD) 和出色的电压稳压性能。 KPE2851X 通过检测电感电流和输入电压，在固定开关频率下控制功率开关管的导通时间，实现功率因数校正的功能。KPE2851X 减少了外围器件数量，简化了系统设计并降低了生产成本。 KPE2851X 集成有完备的保护功能，包括：VDD 过/欠压保护 (VDD OVP/UVLO)、输入欠压保护 (BOP)，输出过/欠压保护 (FB OVP/UVP)、逐周期过流保护 (CBC OCP)、逐周期过载保护 (CBC OLP)、CS管脚开路保护 (CS OP) 以及过热保护 (OTP)。 |
|
主要特点 |
|
|
• 平均电流模式控制 • 动态性能优化 • 较少的外围器件 • 固定开关频率 (65kHz/133kHz/200kHz) • 内置输入线电压前馈功能 • -1.5A/+2.0A 驱动能力 • 封装类型 SOP-8 |
• 集成完备的保护功能: • VDD 欠压保护 (VDD UVLO) • VDD过压保护 (VDD OVP) • 输入欠压保护 (BOP) • 逐周期过载保护 (CBC OLP) • 逐周期过流保护 (CBC OCP) • 输出过压保护 (FB OVP) • 输出欠压保护 (FB UVP) • 过热保护 (OTP) • CS管脚开路保护 (CS OP)
|
|
典型应用 |
|
• 适配器电源，大功率家电 • 工业电源 • 服务器电源，通信电源 • 其它离线式开关电源 |
|

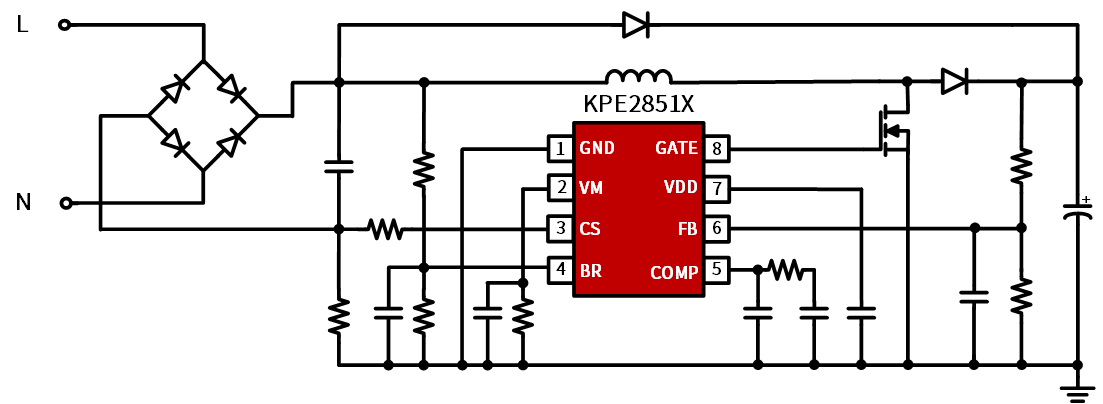

典型应用电路 |
|

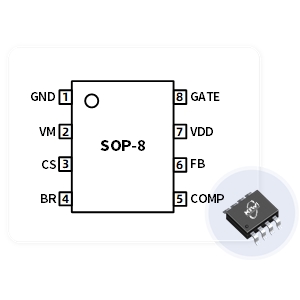

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高性能、连续导通模式 (CCM) 升压型恒压功率因数校正控制器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||||
|
|
|||||||||||
|
产品型号 |
拓扑电路 |
最大功率(W) |
工作模式 |
输出特性 |
HV耐压(V) |
导通阻抗 |
启动方式 |
输出恒压精度 |
VDDmax(V) |
最高频率(kHz) |
封装 |
|
|
|||||||||||
|
KPE2851A |
Boost |
2000 |
连续模式 |
CV |
- |
- |
- |
±1.5% |
30 |
65 |
SOP-8 |
 |
|||||||||||
| KPE2851B |
Boost |
2000 |
连续模式 |
CV |
- |
- |
- |
±1.5% |
30 |
133 |
SOP-8 |
