KP28132A
|
高 PF、低 THD、原边控制恒压型功率开关
|
|
|
|
KP28132A 是一款高功率因数、低总谐波失真、原边控制反激恒压型功率开关。芯片内置高压启动电路，可满足快速启动和超低待机要求。 KP28132A 采用准谐振工作方式，系统工作效率高的同时，还能获得较好的 EMC 性能。芯片可以设定最低工作频率，能保证系统在全负载范围条件下输出电压的稳定，且满足低待机损耗要求。KP28132A 配有分档可调的自适应输出电压限制机制，以加快负载动态响应速度，满足不同应用需求。 KP28132A 集成有完备的保护功能，包括：VDD 欠压保护 (VDD UVLO)、VDD 过压保护 (VDD OVP)、输入欠压保护 (BOP)、输出过压保护 (OVP)、输出欠压保护 (UVP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、过载保护 (OLP)、短路保护 (SCP)、内置过热保护 (OTP)、前沿消隐 (LEB)等。 |
|
主要特点 |
|
|
• 准谐振模式高效率工作 • 全电压功率因数 >0.95 • 总谐波失真 <10% • 分次谐波满足 IEC61000-3-2 Class C • 内置高压启动电路，系统启动时间 <300ms • 集成 650V 高压MOSFET • 输出恒压精度 <±3% • 输出快速动态调节功能 • 超低启动和工作电流，待机功耗 <50mW |
• 集成完备的保护功能: • VDD 过压/欠压保护 (VDD OVP/UVLO) • 输出过压保护 (OVP) • 输入欠压保护 (BOP) • 过热保护 (OTP) • 逐周期限流保护 (OCP/AOCP) • 输出短路保护 (SCP) • 过载保护 (OLP) • 前沿消隐 (LEB) • 封装类型 ASOP-7 |
|
典型应用 |
|
|
• 智能照明，景观照明 |
• 恒压外置电源 |
|

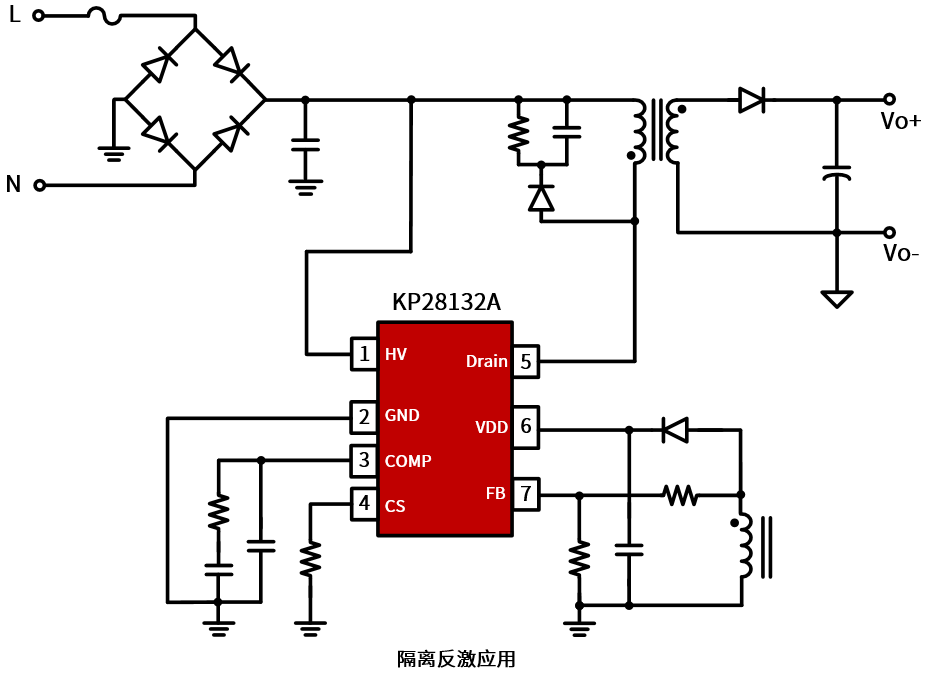

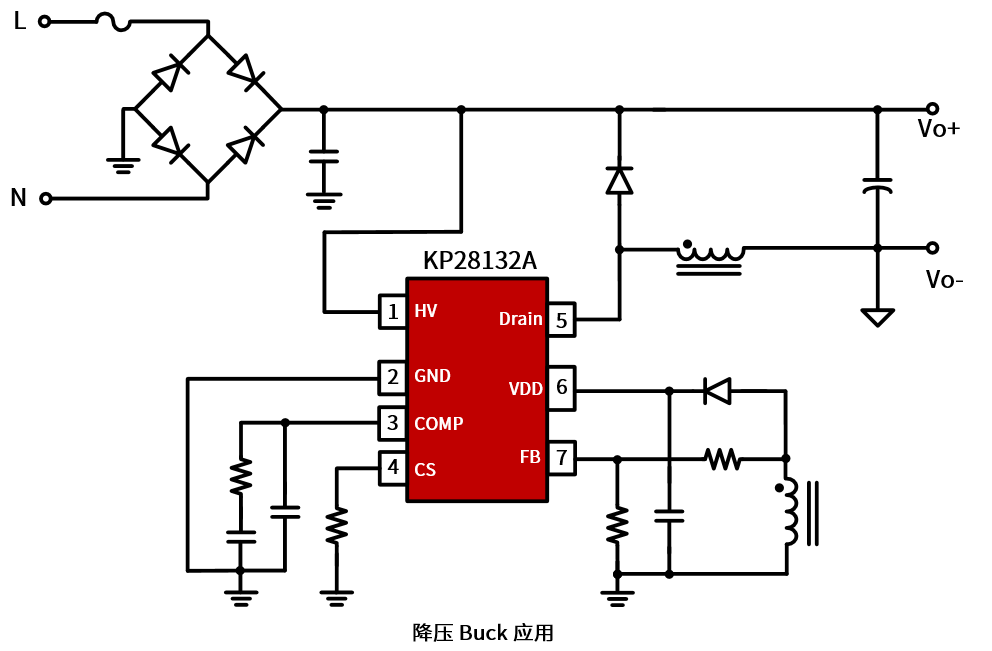

典型应用电路 |
|
|
管脚封装 |
|
|
|||
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高 PF、低 THD、原边控制恒压型功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||||
|
|
|||||||||||
|
产品型号 |
拓扑电路 |
最大功率(W) |
工作模式 |
输出特性 |
MOS耐压(V) |
导通阻抗(Ω) |
启动方式 |
输出恒压精度 |
VDDmax(V) |
最高频率(kHz) |
封装 |
|
|
|||||||||||
|
KP28132A |
Flyback |
12 |
临界连续 |
CV |
650 |
3.8 |
高压启动 |
±2% |
31 |
150 |
ASOP-7 |
