DX9087F
|
内置霍尔单相全波无刷直流风扇驱动芯片 |
|
|
|
DX9087F 是一款集成高灵敏度霍尔效应传感器的单相无刷直流风扇驱动芯片，其内置了反向耐压保护电路。把超宽的 PWM 输入频率 (0.1kHz ~ 100kHz) 内部转化成 30kHz 频率的驱动信号，避免产生音频噪声。 DX9087F 既可以用于最低转速设定，也可以用于停转功能设定。此外芯片还具有转速斜率设定、软启动、锁定保护、自动重启、风扇转速输出、转动状态输出、过热保护、过电流保护和噪声抑制等功能。非常适合各种静音及高效的应用环境。 |
|
主要特点 |
|
|
• 高耐压应用 • 转速斜率外部设置 • 最低转速/停转转速外部设置 • 内置反向耐压保护 • FO/AL 引脚短路保护 • 软启动抑制峰值电流功能 |
• 内置噪声抑制功能 • 转速反馈 FO 输出 • 锁定保护与自动重启 • 宽 PWM 输入频率 (0.1kHz ~ 100kHz) • 符合 RoHS 规范及无铅，无卤 |
|
典型应用 |
|
|
• 单线圈无刷直流风扇 |
• 单线圈无刷直流电机 |
|

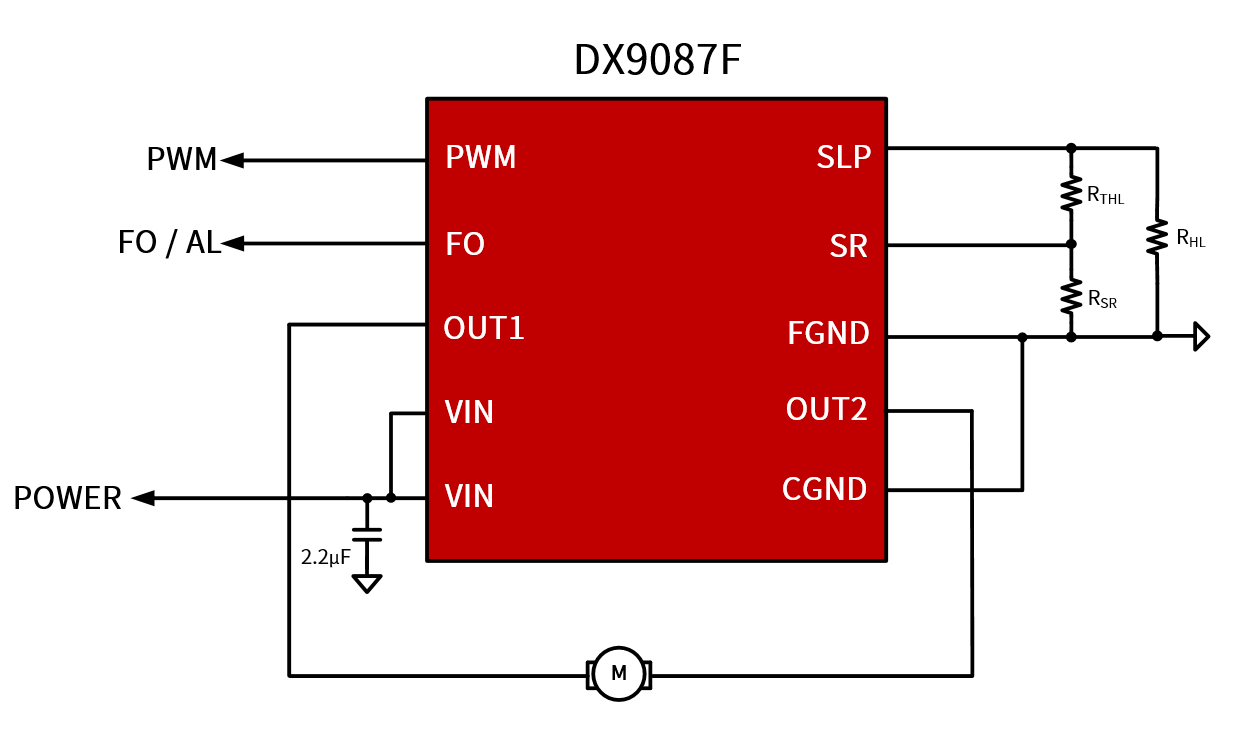

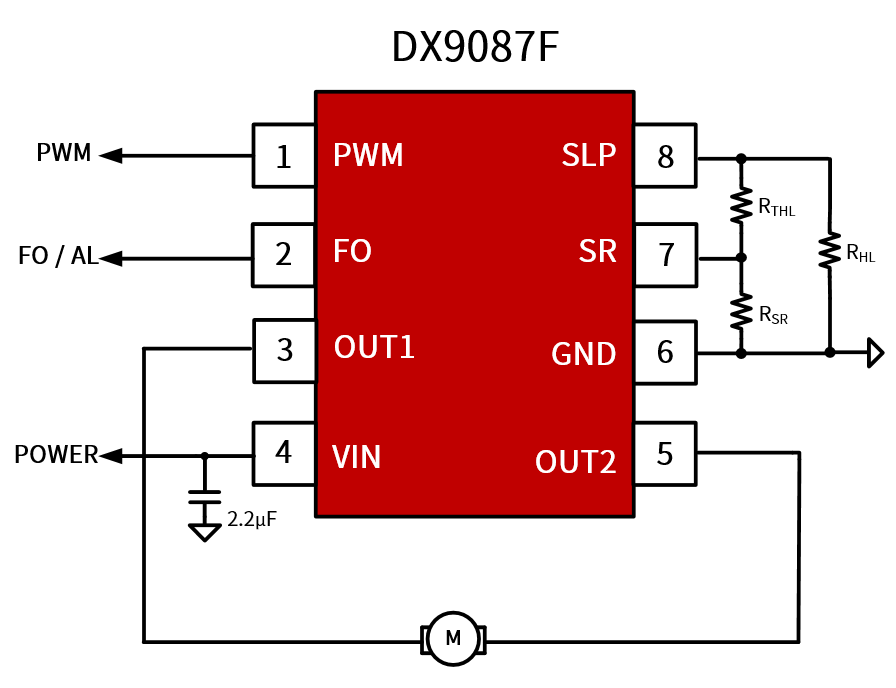

典型应用电路 |
|

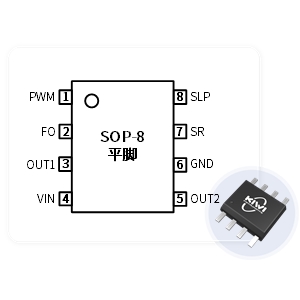

管脚封装 |
||
|
|
||||
|
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
内置霍尔单相全波无刷直流风扇驱动芯片 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
描述 |
耐压(V) |
最大输出电流(A) |
全桥导通阻抗(Ω) |
驱动电流能力(mA) |
工作电压范围(V) |
调速方式 |
特性及保护 |
封装 |
|
|
|||||||||
|
DX9087F |
12V 内置 HALL 单相 |
27 |
1.2 |
1.6 |
500 |
3.5 ~ 16 |
PWM |
Reverse Voltage/Slope Control/RMIN/STOP/OTP/ OCP/FG Short Protection |
SOP-8 平脚/ |
