KP2186

带输入过欠压保护的高效率准谐振模式恒压恒流原边控制器

KP2186 是一款集成输入过欠压保护功能的高性能准谐振式原边控制器，尤其适合于充电器应用。在满载输出条件下，KP2186 在全部输入电压范围内均工作在准谐振模式，以此获得优异的效率和温升性能。

采用 KP2186 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能和线电压的恒流补偿功能，可获得高性能的恒压恒流输出表现。

KP2186 集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (VDD OVP)、逐周期限流保护 (OCP)、短路保护 (FB SLP)、过压保护 (FB OVP)、过热保护和 VDD 钳位等。

KP2186 还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 短路、变压器绕组短路、R_CS 开路、IC GND 管脚开路等故障条件下均能可靠保护。

主要特点

•  高效率准谐振式原边控制

•  集成输入过欠压保护功能

•  高精度恒压、恒流输出

•  待机功耗 <75mW@265Vac

•  多模式原边控制方式

•  工作无异音

•  优异的动态响应

•  优化的 EMI 性能

•  内置线损补偿

•  集成单点失效保护

•  集成完善的保护功能：

•  短路保护 (FB SLP)

•  过温保护 (OTP)

•  FB 过压保护 (FB OVP)

•  VDD 过欠压保护和钳位保护

•  封装 SOT23-6

典型应用

•  手机充电器

•  交流适配器

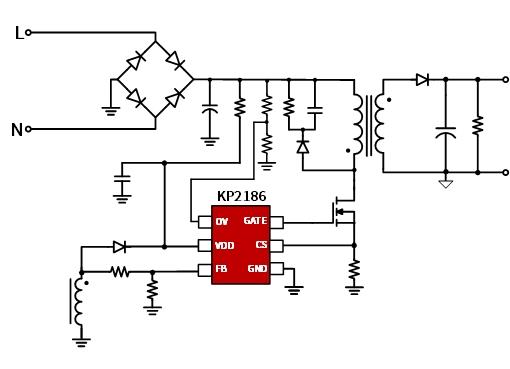

典型应用电路

管脚封装

技术文档

类型

标题

详情

数据手册

带输入过欠压保护的高效率准谐振模式恒压恒流原边控制器

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

拓扑

电路

工作

模式

MOS

类型

VDD

电压 (V)

最高频率

(kHz)

高压

启动

LOVP/

BOP

典型

规格

待机功耗

(mW)

封装

KP2186

Flyback

DCM/QR

MOS

7.3~27.5

100

×

√

<65W

<75

SOT23-6
