KP2316X

内置功率 BJT、宽范围输出 PSR 功率开关

KP2316X 是一款高性能的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，同时短路保护阈值低，尤其适合于小功率锂电池充电器应用。

采用 KP2316X 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。

KP2316X 集成有多种保护功能：如 VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (FB SLP)、输出过压保护 (FB OVP)、管脚悬空保护、过热保护和 VDD 钳位等。

KP2316X 还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 开路、输出二极管或者 SR 短路、变压器绕组短路、R_CS 开路、IC GND 管脚开路等故障条件下均能实现保护。

主要特点

•  集成 800V 高压功率三极管

•  谷底开通、原边控制、系统效率高

•  电源系统单点失效保护

•  多模式原边控制方式

•  优异的动态响应

•  集成动态三极管驱动电路

•  优化的 EMI 性能

•  优化的 ESD 性能

•  工作无异音

•  恒流、恒压调整率小于 ±5%

•  超低待机功耗 <50mW

•  线损补偿功能

•  集成完备的保护功能:

•  输出短路保护 (FB SLP)

•  输出过压保护功能 (FB OVP)

•  逐周期限流保护 (OCP)

•  过热保护 (OTP)

•  VDD 过压、欠压和钳位保护

•  封装类型 SOP-7/8, SOT33-5

典型应用

•  锂电池充电器

•  AC-DC 电源适配器

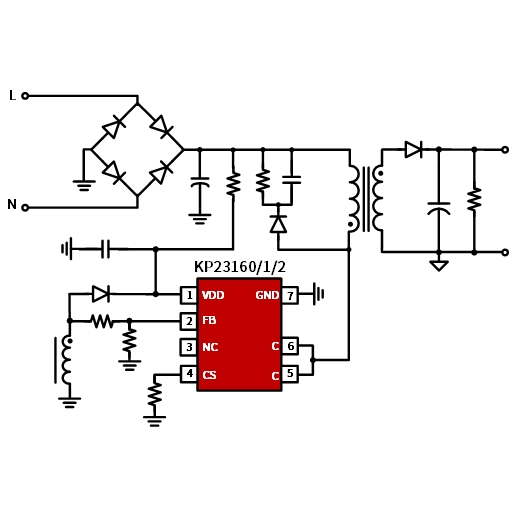

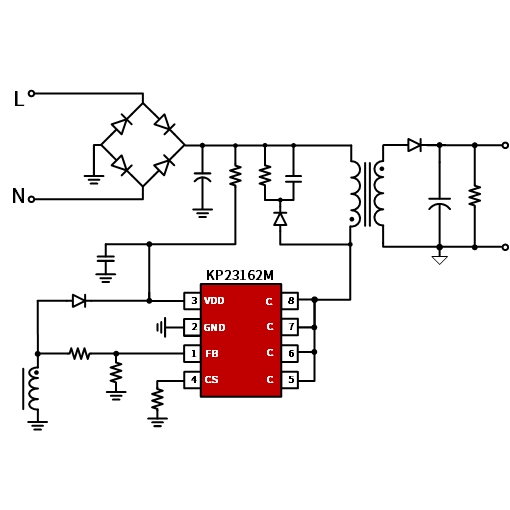

典型应用电路

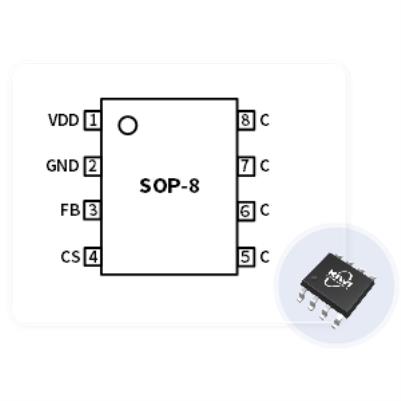

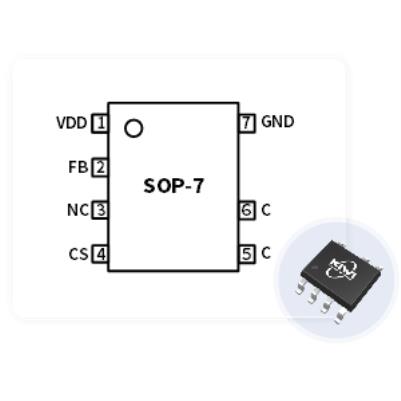

管脚封装

技术文档

类型

标题

详情

数据手册

内置功率 BJT、宽范围输出 PSR 功率开关

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

拓扑

电路

工作

模式

MOS

类型

耐压

(V)

内阻

(A)

VDD电压

(V)

最高频率

(kHz)

高压

启动

LOVP/

BOP

推荐功率

(W)

待机功耗

(mW)

封装

Flyback

SOP-7/

SOT33-5

Flyback

SOP-7

Flyback

4

SOP-7

Flyback

4

SOP-8
