KP4061XB
|
高频率、高性能、CCM 同步整流开关 |
|
|
|
KP4061XB 是一款高频率、高性能、CCM 同步整流开关，可以在 GaN 系统中替代肖特基整流二极管以提高系统效率。 KP4061XB 内置有 VDD 高压供电模块，无需辅助绕组供电可稳定工作，系统上支持 High Side 和 Low Side 配置，兼顾了系统性能和成本。 KP4061XB 的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式 (CCM)。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。 |
|
主要特点 |
|
|
• 内置 100V MOSFET • 支持反激、有源钳位反激拓扑 • 支持 DCM、QR 和 CCM 工作模式 • 集成 180V 高耐压检测电路和高压供电电路，无需 VDD 辅助绕组供电 • 支持宽范围输出电压应用，特别适用于支持 QC、PD 等协议的快充领域 |
• 支持 High Side 和 Low Side 配置 • <30ns 开通和关断延时 • 智能开通检测功能防止误开通 • 智能过零检测功能 • 启动前 Gate 智能钳位 • 封装类型 SOP-8 |
|
典型应用 |
|
• 30W 快充应用 |
|

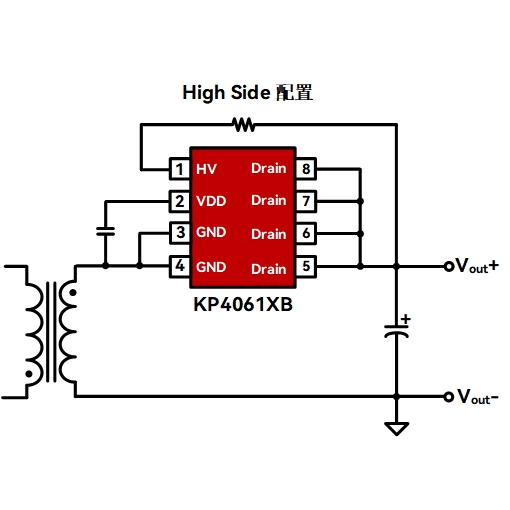

典型应用电路 |
|
|

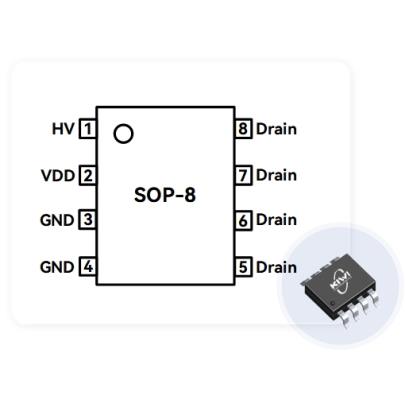

管脚封装 |
|
|
|||
|
|
 |
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高频率、高性能、CCM 同步整流开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||
|
|
||||||||||
|
产品型号 |
适用拓扑 |
工作模式 |
耐压 (V) |
内阻 (mΩ) |
VDD电压 (V) |
最高频率 (kHz) |
拓扑配置 |
输出电压 (V) |
典型规格 |
封装 |
|
|
||||||||||
|
KP40611B |
SSR Flyback |
DCM/QR/CCM |
100 |
16 |
6 |
600 |
High Side/ Low Side |
3~20 |
3A |
SOP-8 |
 |
||||||||||
|
KP40612B |
SSR Flyback |
DCM/QR/CCM |
100 |
10 |
6 |
600 |
High Side/ Low Side |
3~20 |
3A |
SOP-8 |
