KP7212XXX
|
330nA 超低 IQ，300mA LDO 稳压器
|
|
|
|
KP7212XXX 系列是一款超低静态功耗、具有使能控制、最大输出电流 300mA 的低压差线性稳压器。输出空载时，芯片的静态功耗仅为 330nA (Typ@VOUT =3.3V)，非常适合长时间处于待机状态的电子器件。 KP7212XXX 系列具有精度为 1.5% 且可在 1.8V 和 3.8V 之间选择 (50mV 步进) 的固定输出电压。内部集成的过流保护电路和过温保护电路可以防止芯片在不利条件下损坏。因此输出电流受到限制，过流保护电路限流为 440mA 左右。如果输出对地短路，则此时短路保护介入，短路限流约为 100mA。 为了保持良好的性能，建议使用 1μF 的陶瓷电容作为 KP7212XXX 的输入输出电容。 |
|
主要特点 |
|
|
• 超低静态功耗：330nA • 输出电压精度：±1.5% • 高 PSRR: 65 dB@1kHz • 300mA 输出电流 • 输入电压范围：2.4V 到 5.5V |
• 输出电压范围：1.8V 到 3.8V • 低 Vdrop：230mV@300mA，VOUT=3.3V • 过流保护和过温保护 • 封装类型：DFN1×1-4、SOT23-5、SOT23-3 |
|
典型应用 |
|
• 可穿戴设备 • 物联网设备 • 低功耗设备 |
|
典型应用电路 |
|

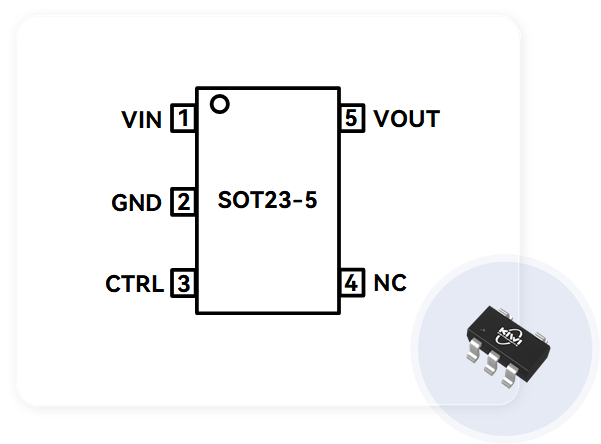

管脚封装 |
|
|
|
|
||||
|
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
330nA 超低 IQ，300mA LDO 稳压器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||||
|
|
||||||||||||
|
产品型号 |
最小输入 电压 (V) |
最大输入 电压 (V) |
输出电压 (V) |
输出精度 |
输出电流 (mA) |
PSRR@1kHz (dB) |
静态电流 (μA) |
压差 (mV) |
噪声 (μVrms) |
输出自放电 |
使能 |
封装 |
|
|
||||||||||||
|
KP72120XX |
2.5 |
5.5 |
1.8 ~ 3.8 |
±1.5% |
300 |
65 |
0.33 |
230mV@3.3V/ 0.3A |
150 |
是 |
高电平 |
DFN1×1-4 |
|
|
||||||||||||
|
KP72121XX |
2.5 |
5.5 |
1.8 ~ 3.8 |
±1.5% |
300 |
65 |
0.33 |
230mV@3.3V/ 0.3A |
150 |
是 |
- |
SOT23-3 |
|
|
||||||||||||
|
KP72122XX |
2.5 |
5.5 |
1.8 ~ 3.8 |
±1.5% |
300 |
65 |
0.33 |
230mV@3.3V/ 0.3A |
150 |
是 |
高电平 |
SOT23-5 |
