KP7260XXX 40V 耐压，低 IQ，高压线性稳压器
|
|
|
|
KP7260XXX 系列是一款具有高精度、高电源抑制比、快速瞬态响应和低静态电流特性的高输入电压线性稳压器，其输入电压可达 28V，最大耐压可达 40V，负载电流最高可达 150mA。 KP7260XXX 系列具有多种固定输出电压，可在 1.8V 至 5.7V 之间选择。芯片集成过流保护、软启动和过温保护，确保芯片在安全状态下运行。 建议输入输出使用至少 1μF 的陶瓷电容器。为了获得更好的动态性能，建议使用 10μF 陶瓷电容器。 KP7260XXX 系列采用 SOT89-3, SOT23-3, SOT23-5 封装。 |
|
主要特点 |
|
|
• 输入电压范围：3.6V ~ 28V • 最大耐压：40V • 输出电压范围：1.8V ~ 5.7V (固定) • 低 IQ：3μA@VIN = 12V • 输出电压精度：±2% |
• PSRR：55dB@1kHz • 150mA 输出电流 • 低压差：550mV@IOUT = 100mA • 过流保护和过温保护 • 封装类型：SOT89-3、SOT23-5、SOT23-3 |
|
典型应用 |
|
• 智能电表 • 医疗设备 • 电动自行车 • 电池保护系统 |
|

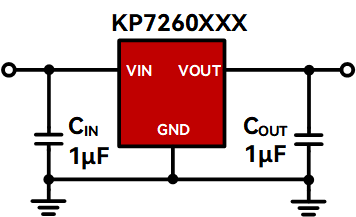

典型应用电路 |
|

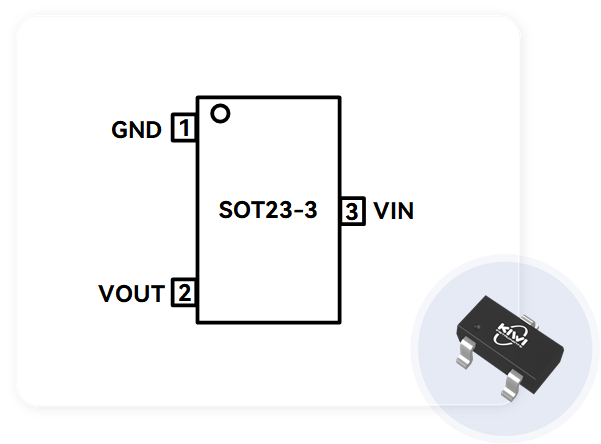

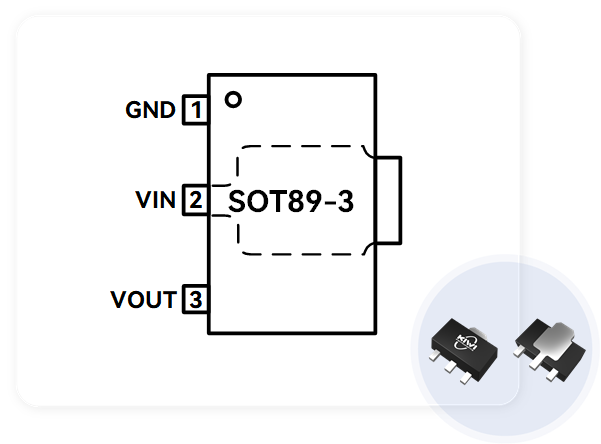

管脚封装 |
|
|
|
|||
|
|
|
KP7260AXXT
|
KP7260BXXT
|
|

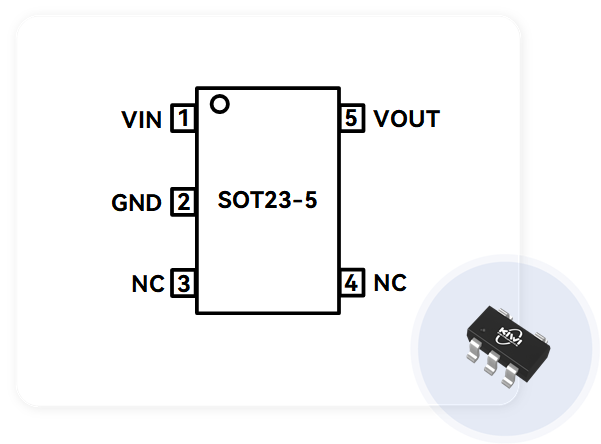

管脚封装 |
|||
|
|
|||
|
KP7260AXXL
|
KP7260BXXL
|
KP7260DXXL
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
KP7260XXX 40V 耐压，低 IQ，高压线性稳压器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||||||
|
|
|||||||||||||
|
产品型号 |
最小输入 电压 (V) |
最大输入 电压 (V) |
输出电压 (V) |
输出精度 |
输出电流 (mA) |
PSRR@1kHz (dB) |
静态电流 (μA) |
压差 (mV) |
噪声 (μVrms) |
输出自放电 |
使能 |
封装 |
|
|
|
|||||||||||||
|
KP7260AXX |
3.6 |
40 |
1.8 ~ 5.7 |
±2% |
150 |
55 |
3 |
500mV@3.3V/0.1A |
- |
否 |
- |
SOT89-3/SOT23-5 |
|
|
|
|||||||||||||
|
KP7260BXX |
3.6 |
40 |
1.8 ~ 5.7 |
±2% |
150 |
55 |
3 |
500mV@3.3V/0.1A |
- |
否 |
- |
SOT89-3/SOT23-5 |
|
|
|
|||||||||||||
|
KP7260DXX |
3.6 |
40 |
1.8 ~ 5.7 |
±2% |
150 |
55 |
3 |
500mV@3.3V/0.1A |
- |
否 |
- |
SOT23-3 |
|
