KP2312X
|
带单点失效保护的高性能恒流恒压原边控制功率开关
|
|
|
|
KP2312X 是一款高性能的原边控制功率开关，内置高压功率三极管，可提供高精度恒压和恒流输出性能，尤其适合于小功率离线式充电器应用。 采用 KP2312X 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能，可获得高性能的恒压输出表现。 KP2312X 集成有多种保护功能：如 VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、逐周期限流保护 (OCP)、短路保护 (FB SLP)、输出过压保护 (FB OVP)、管脚悬空保护、过热保护和 VDD 钳位等。 KP2312X 还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路、IC GND 管脚开路等故障条件下均能实现保护。 |
|
主要特点 |
|
|
• 原边控制、系统效率高 • 电源系统单点失效保护 • 集成动态三极管驱动电路 • 高精度恒压、恒流输出 • 待机功耗 <75mW • 多模式原边控制方式 • 工作无异音 • 优异的动态响应 • 优化的 EMI 性能 |
• 可调式线损补偿 • 集成完善的保护功能： • 短路保护 (FB SLP) • 过温保护 (OTP) • FB 过压保护 (FB OVP) • 逐周期限流保护 (OCP) • VDD 过欠压保护和钳位保护 • 封装形式 SOP-7 / SOP-8 |
|
典型应用 |
|
|
• 手机充电器 |
• 交流适配器 |
|

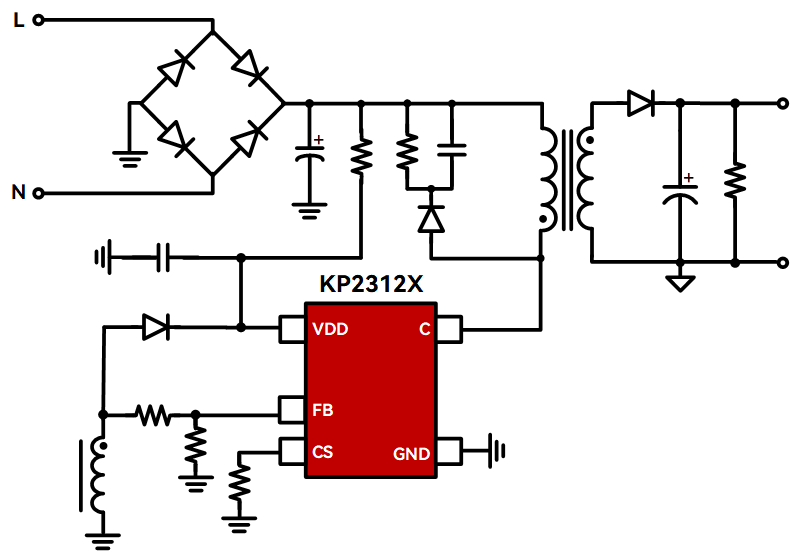

典型应用电路 |
|

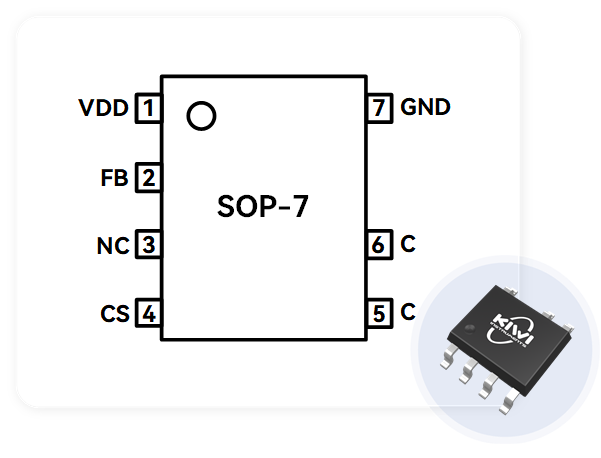

管脚封装 |
|
|
|
|
||||
|
|
|
|
|
|
|
