KP1415X
|
PWM 调光降压型 LED 恒流功率开关
|
|
|
|
KP1415X 是一款高精度、调光型 LED 恒流功率开关，适用于全范围交流输入电压的非隔离降压型 LED 恒流电源。KP1415X 支持 PWM 输入调光，最小调光深度可以达到 1%，低输出纹波电流，全程调光无频闪，并且支持待机模式，待机功耗小于 20mW。 KP1415X 内部集成 500V 高压功率 MOSFET 和 650V 高压供电电路，无需启动电阻和辅助绕组，既能实现芯片的自主供电，同时更是省去了传统的外置电源电容，在加快启动时间的同时又极大的节省了 LED 电源的成本。电路工作在电感电流临界导通的准谐振模式，采用特有的高精度电流采样技术，结合内部补偿，能获得高恒流精度和优异的输入、输出调整率。 KP1415X 内部集成多种保护功能，包括 LED 开路保护，LED 短路保护，逐周期过电流保护，过温保护等，增强了 LED 电源的安全性和可靠性。其中 LED 开路保护电压可通过 ROVP 管脚进行连续设置。 |
|
主要特点 |
|
|
• 集成 500V 高压功率 MOSFET • 集成高压供电，无需启动电阻，无需 VCC 电容 • 高精度电流控制 <±4% @100% 输出 • 宽范围 PWM 调光，1%-100% • 全程调光无频闪 • 高效率的准谐振工作模式 • 低待机功耗 <20mW |
• 保护功能： • 连续可调的 LED 开路保护 • LED 短路保护 • 逐周期过电流保护 • 过温保护 • 封装类型 SOP-8 和 DIP-7 |
|
典型应用 |
|
• 智能 LED 球泡灯 • 智能 LED 吸顶灯 • 其他智能 LED 照明应用 |
|

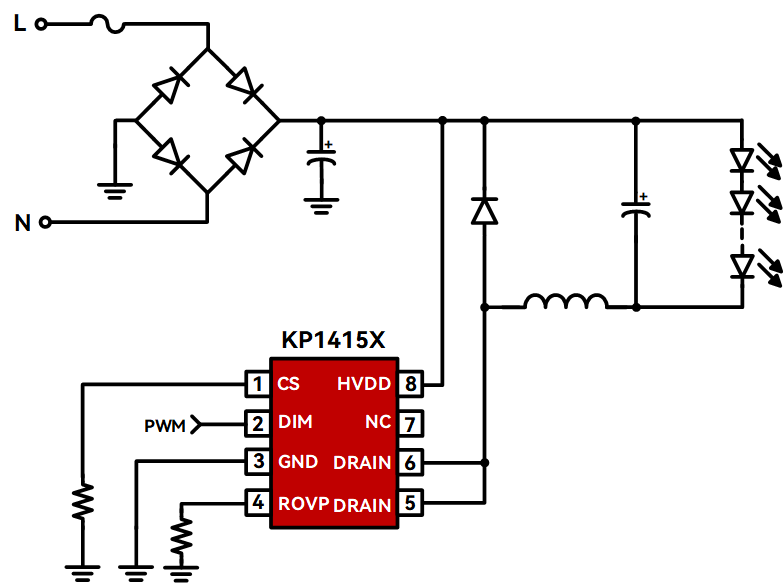

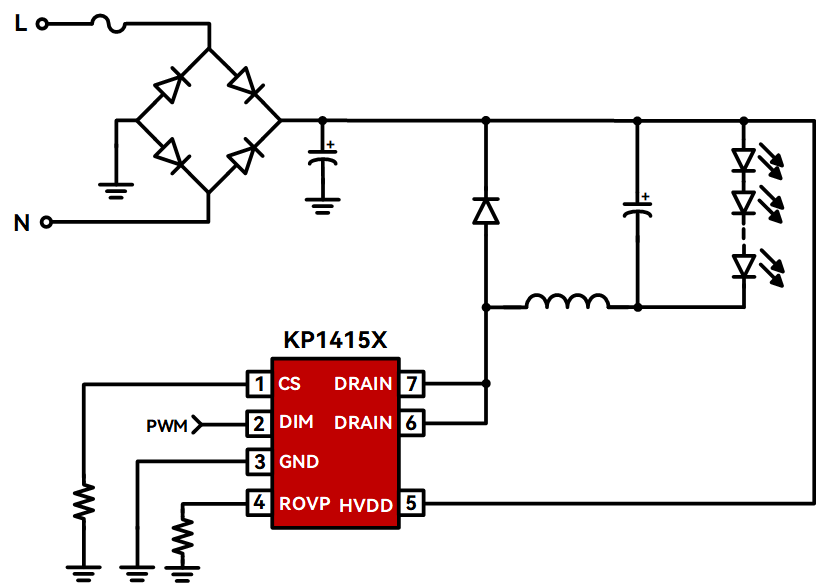

典型应用电路 |
|
管脚封装 |
||
|
|
||||
|

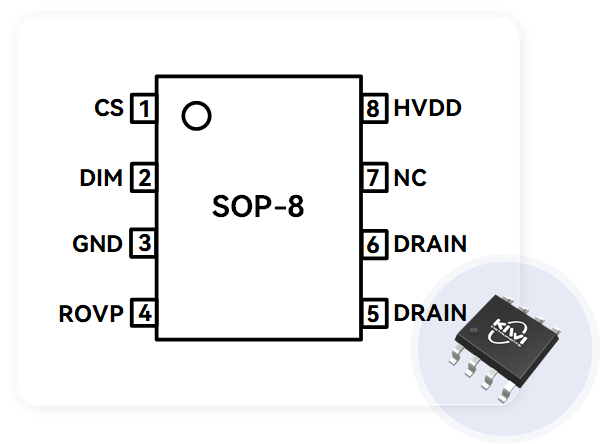

SOP-8 |
DIP-7 |
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
PWM 调光降压型 LED 恒流功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS 耐压 (V) |
导通阻抗 (Ω) |
LED 开路保护 |
调光方式 |
推荐输出电流/功率 Vin=176-265Vac Vout=72V |
封装 |
|
|
|||||||||
|
KP14151 |
Buck |
PF>0.5 |
临界连续 |
500 |
11 |
外置 |
PWM 转模拟 |
<180mA |
SOP-8 |
|
|
|||||||||
|
KP14152 |
Buck |
PF>0.5 |
临界连续 |
500 |
5.4 |
外置 |
PWM 转模拟 |
<200mA |
SOP-8 |
|
|
|||||||||
|
KP14153 |
Buck |
PF>0.5 |
临界连续 |
500 |
2.8 |
外置 |
PWM 转模拟 |
<300mA |
SOP-8 |
|
|
|||||||||
|
KP14152 |
Buck |
PF>0.5 |
临界连续 |
500 |
5.8 |
外置 |
PWM 转模拟 |
<250mA |
DIP-7 |
|
|
|||||||||
|
KP14153 |
Buck |
PF>0.5 |
临界连续 |
500 |
2.8 |
外置 |
PWM 转模拟 |
<340mA |
DIP-7 |
|
|
|||||||||
|
KP14154 |
Buck |
PF>0.5 |
临界连续 |
500 |
1.6 |
外置 |
PWM 转模拟 |
<420mA |
DIP-7 |
