KP1313
|
高效率准谐振式、原边恒流 LED 控制器
|
|
|
|
KP1313 是一款高性能准谐振式、原边控制 LED 控制器，可提供高精度恒流输出性能，尤其适合于中大功率隔离式灯具照明电源。 KP1313 利用恒流环实现准谐振控制，谷底导通的工作机制，可大大降低开关损耗提高效率的同时改善 EMC。芯片集成线电压和负载电压恒流补偿，可以获得优异的线电压和负载调整率。 KP1313 集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (OVP)、过热保护 (OTP)、逐周期限流保护 (OCP)、LED 开路和短路保护等。 |
|
主要特点 |
|
|
• 高效率准谐振工作模式 • 支持双绕组原边反馈设计，外围精简 • ±3%高恒流精度 • 超低工作电流 • 集成线电压和负载电压的恒流补偿 • 封装形式 SOT23-6L |
• 集成完善的保护功能： • 输出过压保护 (OVP) • VDD 欠压保护 (UVLO) • 逐周期限流保护 (OCP) • LED 开路和短路保护 • 过温保护 (OTP) • 前沿消隐 (LEB) |
|
典型应用 |
|
• 大功率 LED 照明 |
|

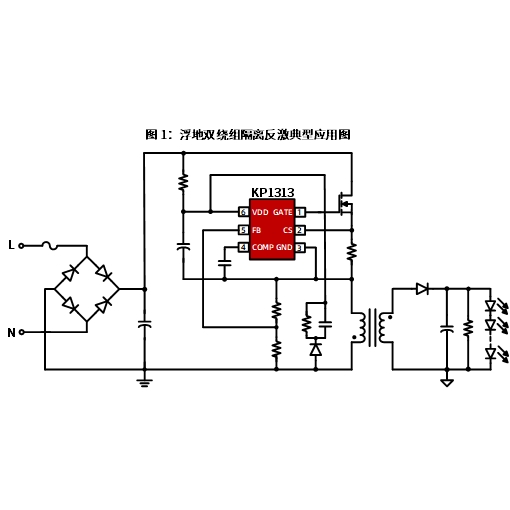

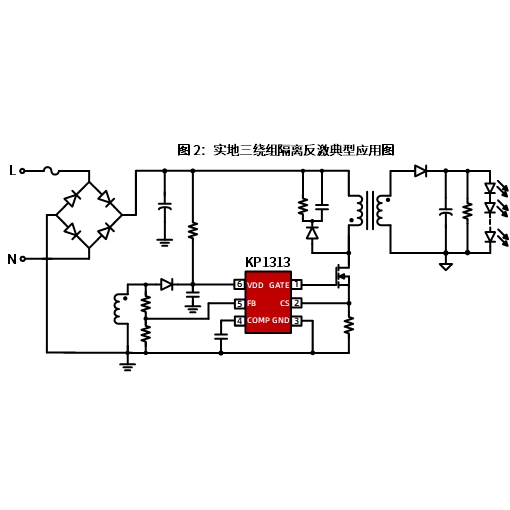

典型应用电路 |
|
|
管脚封装 |
|
|
|||
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高效率准谐振式、原边恒流 LED 控制器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS耐压(V) |
导通阻抗(Ω) |
LED开路保护 |
推荐输出功率(W) Vin=176-265Vac |
封装 |
特点 |
|
|
|||||||||
|
KP1313 |
Flyback |
PF>0.5 |
临界连续 |
— |
— |
外置 |
<100 |
SOT23-6 |
QR |
