KP1465X
|
PWM 调光、降压式恒流 LED 功率开关
|
|
|
|
KP1465X 系列是高度集成的降压型恒流 LED 功率开关，芯片采用了准谐振的工作模式，无需辅助绕组检测消磁。同时 KP1465X 还集成了独有的调光技术，能提供高精度的 PWM 信号调光。 KP1465X 内部集成有 500V 高压 MOSFET 和 650V高压供电电路，简化了系统的设计和生产成本。芯片集成高精度的电感电流采样技术，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。 KP1465X 集成有完备的保护功能以保障系统安全可靠的运行，如：欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护(OVP)、LED 开路和短路保护等。 |
|
主要特点 |
|
|
• PWM 调光功能 • 1%~100% 宽调光范围 • 全调光范围无频闪 • 10mW 超低待机损耗 • 集成高压 500V MOSFET • 集成 650V 高压自供电电路 • 无 VDD 电容设计 • 准谐振模式高效率工作 • ±4% 恒流精度 • 优异的线电压和负载调整率 |
• 内部保护功能： • 输出过压保护 (OVP) • 逐周期电流限制 (OCP) • 前沿消隐 (LEB) • LED 开路和短路保护 • 过热保护 (OTP) • 封装类型 SOP-8 和 DIP-7 |
|
典型应用 |
|
• 智能 LED 照明应用 |
|

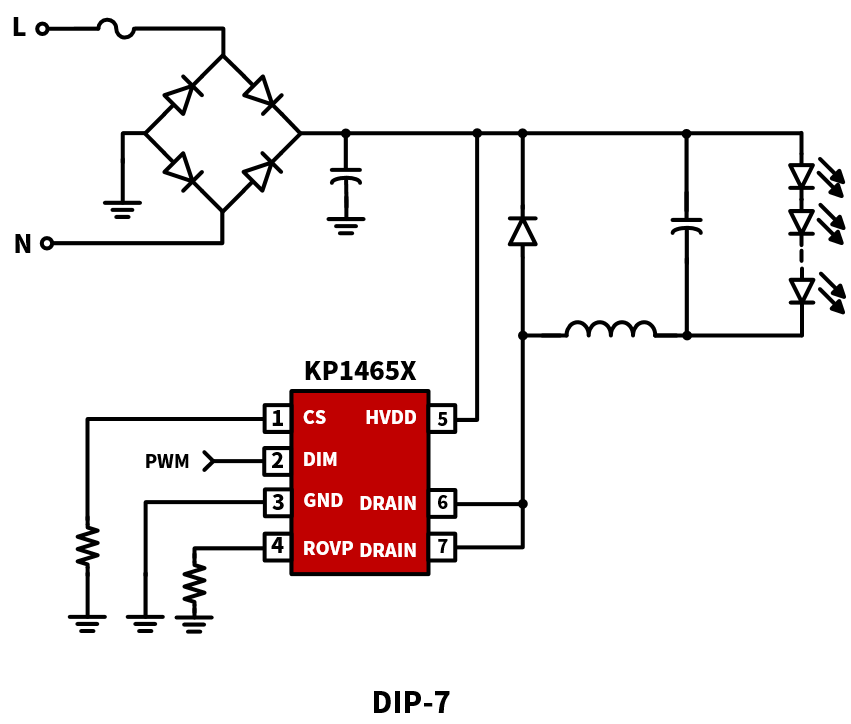

典型应用电路 |
|
管脚封装 |
||
|
|
||||
|
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
PWM 调光、降压式恒流 LED 功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS耐压(V) |
导通阻抗(Ω) |
LED开路保护 |
调光方式 |
推荐输出电流(mA) Vin=176-265Vac Vout=72V |
封装 |
|
|
|||||||||
|
KP14651 |
Buck |
PF>0.5 |
临界连续 |
500 |
8.5 |
外置 |
PWM 转模拟 |
<180 |
SOP-8 |
|
|
|||||||||
|
KP14652 |
Buck |
PF>0.5 |
临界连续 |
500 |
5.4 |
外置 |
PWM 转模拟 |
<200 |
SOP-8 |
|
|
|||||||||
|
KP14653 |
Buck |
PF>0.5 |
临界连续 |
500 |
3.2 |
外置 |
PWM 转模拟 |
<300 |
SOP-8 |
|
|
|||||||||
|
KP14652 |
Buck |
PF>0.5 |
临界连续 |
500 |
5.4 |
外置 |
PWM 转模拟 |
<250 |
DIP-7 |
|
|
|||||||||
|
KP14653 |
Buck |
PF>0.5 |
临界连续 |
500 |
3 |
外置 |
PWM 转模拟 |
<340 |
DIP-7 |
|
|
|||||||||
|
KP14654 |
Buck |
PF>0.5 |
临界连续 |
500 |
1.9 |
外置 |
PWM 转模拟 |
<420 |
DIP-7 |
