KP8530X
|
650V, 300mA/600mA, 集成自举二极管的半桥栅极驱动器
|
|
|
|
KP8530X 是一款 650V 耐压，集成自举二极管的半桥栅极驱动器，具有 0.3A 拉电流和 0.6A 灌电流能力，专用于驱动功率 MOSFETs 或 IGBTs。 KP8530X 采用必易微高压器件工艺技术，具有良好的电流输出及出色的抗瞬态干扰能力。KP8530X 在输入逻辑引脚 -5V，开关节点 VS 瞬态 -7V 情况下可保证系统正常工作。KP8530X 可支持最高 50V/ns 的 dv/dt 变化。 KP8530X 具有完善保护功能，包括：输入浮空或输入脉冲宽度不足时，输出保持低电平。KP8530X 内置互锁和死区保护功能，可防止高低侧驱动同时打开，同时具有高侧和低侧 UVLO 保护，系统可靠性强。 |
|
主要特点 |
|
|
• 开关节点耐压高达 650V • 峰值输出拉电流 0.3A, 灌电流 0.6A • 集成自举二极管 • 开关节点 dv/dt 能力最高可达 50V/ns • VS 负压能力可达 -7V • 逻辑输入端负压可达 -5V • 为高低侧提供独立的 UVLO 保护 |
• 短传播延迟 (典型值 175ns) • 延迟匹配 (典型值 15ns) • 双输入，输出互锁 • 兼容 3.3V、5V 和 15V 的输入电压逻辑 • 输入施密特触发器滤波 • 封装类型: SOP-8 |
|
典型应用 |
|
• 功率 MOSFET 驱动器 • 电机驱动应用，家电 • 照明，LED 电源 • 感应加热 • DC-AC 转换器 |
|

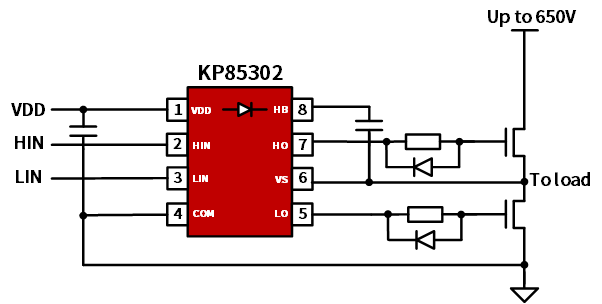

典型应用电路 |
|

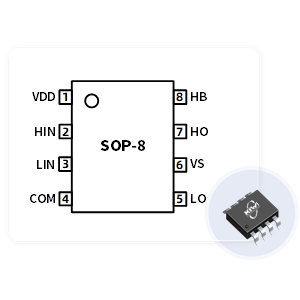

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
650V, 300mA/600mA, 集成自举二极管的半桥栅极驱动器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
描述 |
通道数 |
耐压(V) |
最大输出电流 (A) |
导通阻抗 (mΩ) |
驱动电流能力 (mA) |
调速方式 |
特性及保护 |
封装 |
|
|
|||||||||
|
KP85301 |
650V, 300mA/600mA |
1 |
650 |
NA |
NA |
300/600 |
HIN/LIN* |
Both HS/LS UVP, DT, Interlock |
SOP-8 |
|
|
|||||||||
|
KP85302 |
650V, 300mA/600mA |
1 |
650 |
NA |
NA |
300/600 |
HIN/LIN |
Both HS/LS UVP, DT, Interlock |
SOP-8 |
 |
|||||||||
|
KP85303 |
650V, 300mA/600mA |
1 |
650 |
NA |
NA |
300/600 |
IN/SDN |
Both HS/LS UVP, DT, Interlock |
SOP-8 |
