KP52321XA

采用 TSOT23-6 封装、4.5V 至 17V 输入、3A 输出、1200kHz 同步降压转换器

KP52321XA 是一种简单易用、高效集成的同步降压转换器。它具有 4.5V 到 17V 的宽输入电压范围，非常适合于 12V 和 15V 等各种常见的输入电压轨。它支持高达 3A 的持续输出电流，输出电压范围为 0.768V 至 7V。

KP523211A 轻载工作在脉冲频率调制模式 (PFM) 下以维持高轻载效率；KP523218A 工作在强制脉宽调制模式 (FPWM) 下以实现全负载电流下固定的开关频率和低输出纹波。

KP52321XA 集成了完善的保护功能，包括输入欠压保护 (UVLO)，逐周期谷底限流保护 (OCL)，输出欠压打嗝保护 (UVP)，输出过压保护 (OVP) 和过温保护 (OTP)，以确保其在不同的工作条件下保持安全、可靠运行。

KP52321XA 采用小尺寸的 TSOT23-6 封装，工作结温范围为 -40℃ 到 125℃。

主要特点

•  宽输入电压范围：4.5V ~ 17V

•  输出电压范围：0.768V ~ 7V

•  支持 3A 持续输出电流

•  电感电流连续模式下 1200kHz 的开关 频率

•  内部集成 80mΩ 和 50mΩ 的 MOSFET 开关管

•  低静态工作电流：190μA (无开关动作，典型值)

•  低关断电流：2.5μA (典型值)

•  采用恒定导通时间控制实现超快速的动态响应

•  两种轻载工作模式：

•  KP523211A：脉冲频率调制模式 (PFM)

•  KP523218A：强制脉宽调制模式 (FPWM)

•  高参考电压精度：0.768V±1.0% @25℃

 •  集成完善的保护功能：

•  精确的使能控制和可调欠压锁定功能

•  内部 1ms 软启动时间，避免过冲电压和电流

•  逐周期谷底限流保护 (OCL)

•  非闭锁的输入欠压保护 (UVLO)、输出欠压保护 (UVP)、

       输出过压保护 (OVP) 和过温保护 (OTP)

•  紧凑的解决方案尺寸：

•  支持 使用 MLCC 陶瓷电容，且支持低输出电容数量

•  无需外部补偿

•  小封装类型：TSOT23-6

典型应用

•  机顶盒，数字电视   •  家庭网络设备   •  安防监控设备   •  智能音响   •  电子 POS 机   •  其他通用电源用途

典型应用电路

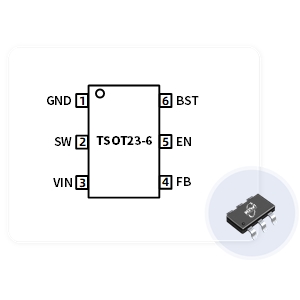

管脚封装

技术文档

类型

标题

详情

数据手册

采用 TSOT23-6 封装、4.5V 至 17V 输入、3A 输出、1200kHz 同步降压转换器

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

输入电压

(V)

输出电流

(A)

静态电流

(μA)

工作频率

(kHz)

反馈电压

(V)

输出电压

(V)

上管R_DS(on)
(mΩ)

电源正常

指示

控制

 方式

轻载工作

模式

封装

KP523211A

4.5~17

0.768±1%

TSOT23-6

KP523218A

4.5~17

3

0.768±1%

0.768~7

75

TSOT23-6
