KPE3628X(J)
|
高度集成、离线式电流模式 PWM 控制功率开关
|
|
|
|
KPE3628X(J) 是一款针对离线式反激电源设计的高性能、低噪音、高集成度电流模式副边控制 PWM 功率开关。其内置有 800V 耐压 MOSFET 可提高系统浪涌耐受能力，同时具有高达 6kV 的人体模式抗静电能力可有效提升产品使用可靠性。 KPE3628X(J) 内部具有高精度 60kHz 开关频率振荡器，且带有抖频功能可优化 EMI 性能。芯片具有平滑的频率调节技术可有效降低电源系统工作噪音和输出电压纹波，同时通过集成高压启动电路精简系统外围，同时采用绿色节能模式和打嗝模式工作，可保证较低的待机功耗满足六级能耗要求。 KPE3628X(J) 集成有完备的保护功能，包括：VDD 欠压保护 (VDD UVLO)、VDD 过压保护 (VDD OVP)、过载保护 (OLP)、异常过流保护 (AOCP)、软启动 (Soft Start)、内置过热保护 (OTP)、前沿消隐 (LEB)、CS/GND 开路保护和 VDD 钳位等。 |
|
主要特点 |
|
|
• 集成 800V 高压 MOSFET • 最高 60kHz 开关频率 • ±1% 恒压精度 • 全程工作无异音 • 超低启动和工作电流 • 集成抖频功能优化 EMI • 封装类型 DIP-7，DIP-8 |
• 集成自恢复模式的保护功能: • VDD 过压保护 (VDD OVP) • 过载保护 (OLP) • 内置过热保护 (OTP) • 异常过流保护 (AOCP) • 前沿消隐 (LEB) • CS/GND 开路保护 |
|
典型应用 |
|
|
• 家电电源 |
• 工业电源 |
|
典型应用电路 |
|

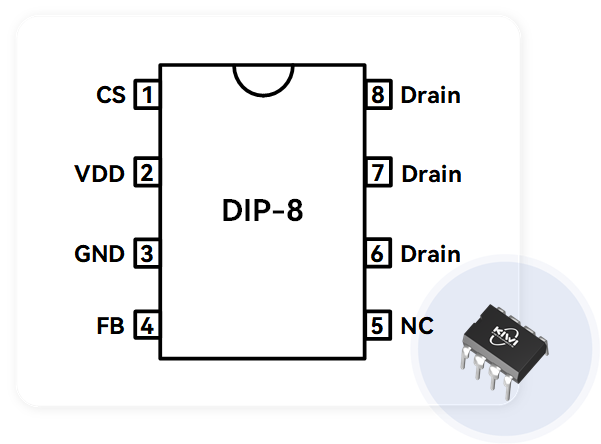

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高度集成、离线式电流模式 PWM 控制功率开关 |
||
|
|
||
|
应用指南 |
— |
|
