KP13264
|
带输入过压保护的高 PF 准谐振反激式 LED 功率开关
|
|
|
|
KP13264 是一款高度集成的 LED 恒流功率开关，适用于单高压范围交流输入电压的隔离反激式 LED 恒流电源。KP13264 采用了高效率的原边反馈的准谐振的工作模式，加以有源功率因数校正控制技术，可满足高 PF、低 THD 要求。 KP13264 内部集成 650V 高压功率 MOSFET，且集成了高精度的电感电流采样技术和高精度电流比较器参考阈值电压，同时加入了线电压和负载电压调整率补偿技术，使芯片具有良好的恒流输出特性。 KP13264 内部集成多种保护功能，包括 LED 开路和短路保护，输出过压保护 (OVP)，逐周期电流限制 (OCP)，异常过流保护 (AOCP)，过温保护 (OTP) ，输入电压过压保护 (LOVP)，欠压保护(LBOP) 等，增强了 LED 电源的安全性和可靠性。 |
|
主要特点 |
|
|
• 原边控制架构，简化设计 • 功率因数大于 0.9，THD 小于 10% • 分次谐波满足标准 IEC61000-3-2：2019 Class C • 集成 650V 高压功率 MOSFET • 优异的线电压和负载调整率 • 高效率的准谐振工作模式 • 带有输入过电压和欠电压保护功能 • 封装类型 DIP-8 |
• 保护功能： • LED 开路和短路保护 • 输入过压保护 (LOVP) • 输入欠压保护 (LBOP) • 输出过压保护 (OVP) • 逐周期电流限制 (OCP) • 异常过流保护 (AOCP) • 前沿消隐 (LEB) • VDD 钳位 • 过温保护 (OTP) |
|
典型应用 |
|
|
• 印度 LED 面板灯 |
• 户外 LED 投光灯电源 |
|

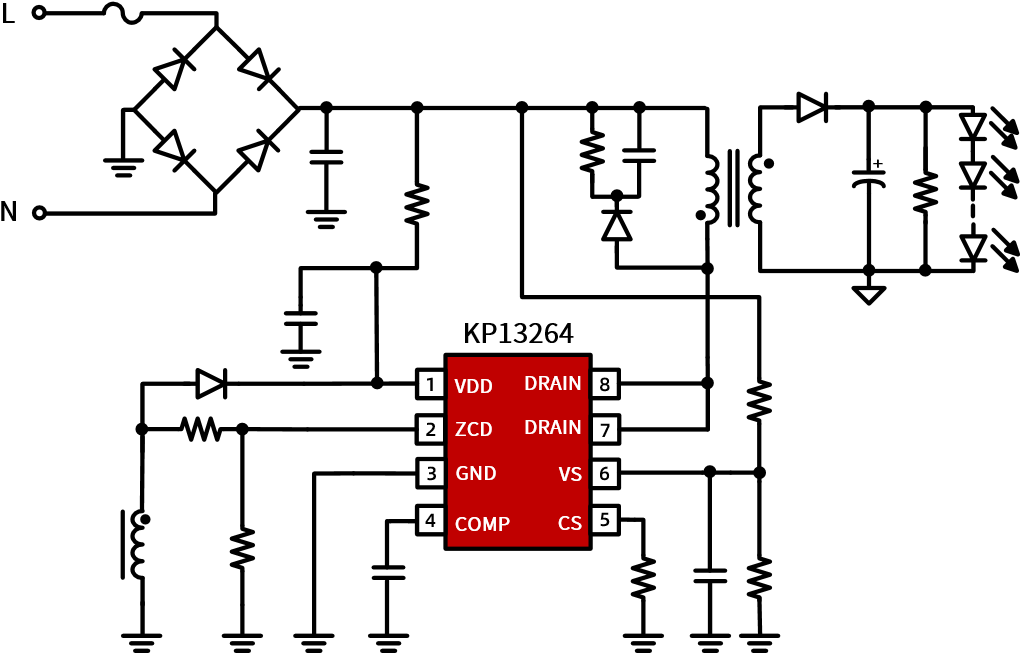

典型应用电路 |
|

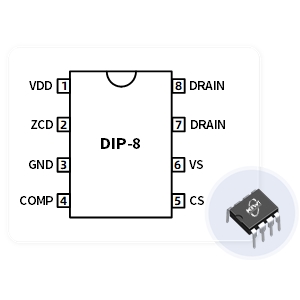

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
带输入过压保护的高 PF 准谐振反激式 LED 功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||
|
|
||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS耐压(V) |
导通阻抗(Ω) |
LED开路保护 |
推荐输出功率(W) Vin=176-265Vac Vout=72V |
封装 |
|
|
||||||||
|
KP13264 |
Flyback |
PF>0.9 |
临界连续 |
650 |
1.9 |
外置 |
<24 |
|
