KP90641
|
高压单相直流电机全桥控制器
|
|
|
|
KP90641 是一款针对高压单相直流电机应用的全桥控制器，其可控制单相高压直流无刷直流电机，并与外置功率器件组合满足不同功率等级要求的电机驱动应用。 KP90641 内置高压自供电电路，除满足自身芯片用电需求外，也可为无刷直流电机应用的霍尔传感器或低功耗应用的单片机供电。系统简洁。芯片集成输出抖频功能，中心频率为 22kHz,噪音低， EMC 性能佳。 KP90641 集成起动及单相 BLDC 控制算法，并通过外部输入的 PWM 信号或电位器实现转速和转向的控制，外围控制简单。 KP90641 集成完备的保护功能，包括：堵转保护、系统过流保护、VDD 欠压保护 (UVLO)、内部过热保护，高度集成的芯片方案可极大简化外围电路设计和 PCB 布局。 |
|
主要特点 |
|
|
• 集电机控制、驱动、保护于一体，外围简单 • 内置抖频电路，EMC 性能佳 • 内置芯片自供电电源，支持霍尔传感器供电 • 内置全桥自举高压驱动电路 • 支持正反转功能 • 兼容 3.3V-15V 的输入 PWM 调速信号
|
• 集成多种保护功能: • 堵转保护 • 系统过流保护 (OCP) • VDD 欠压保护 (UVLO) • 内部过热保护 (OTP) • 外部可调过热保护 (System OTP) • 封装类型 SOP24L
|
|
典型应用 |
|
• 高压单相直流无刷电机驱动 |
|

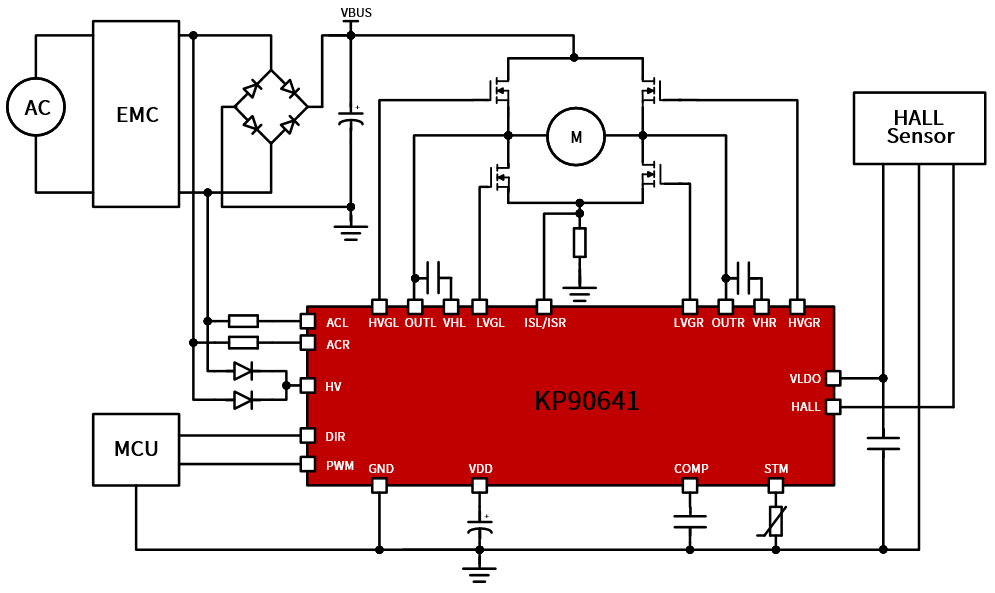

典型应用电路 |
|

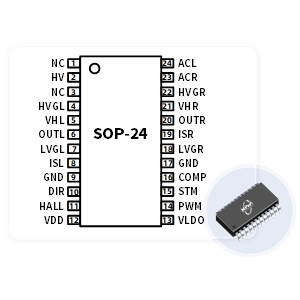

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高压单相直流电机全桥控制器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
描述 |
耐压(V) |
最大输出 电流(A) |
全桥导通 阻抗(Ω) |
驱动电流 能力(mA) |
工作电压 范围(V) |
调速方式 |
特性及保护 |
封装 |
|
|
|||||||||
|
KP90641 |
单相高压 BLDC 控制芯片 |
650 |
NA |
NA |
+180/-400 |
90~265AC |
PWM/ 模拟电阻 |
OTP/OCP/ Dead Lock |
SOP-24 |
