KP2201E
|
集成高压启动功能的电流模式 PWM 驱动控制器
|
|
|
|
KP2201X 是一款针对离线式反激变换器的高性能电流模式 PWM 控制器。芯片集成了高压启动，输入掉电检测以及 X 电容放电功能，可以满足快速启动和超低待机的要求 (典型值 < 30mW@230Vac)。芯片采用绿色节能模式，打嗝模式，中载谷底导通模式，重载进入 CCM 模式等优化系统效率，可轻松满足六级能效要求。 KP2201X 内置高精度的 65kHz 开关频率振荡器，集成了斜坡补偿，软启动，抖频技术，环路增益调节等功能。其系统的稳定性，可靠性，电磁兼容性得到极大的提升。 KP2201X 集成有完备的保护功能，包括：VDD 欠压保护 (UVLO)、VDD 过压保护 (VDD OVP)、输入欠压保护 (BOP)、输入过压保护 (LOVP)、X 电容放电保护、输出过压保护 (OVP)、逐周期电流限制 (OCP)、过载保护 (OLP)、短路保护 (SCP)、内置过热保护、外置过热保护、异常过流保护 (AOCP)、前沿消隐 (LEB)、CS 管脚开路保护、VDD 钳位保护等。 |
|
主要特点 |
|
|
• 集成 700V 高压电路 • 轻载模式实现超低待机： < 30mW • 集成输入过欠压保护 (BOP/LOVP) • 集成 X 电容放电功能 • 中载准谐振控制，系统效率表现更优 • 轻载节能、打嗝控制 • 外置精准输出 OVP 保护 (DEM 脚) • 可调式 CS OTP 保护 • 内置斜率补偿、过流点补偿 |
• 内部集成完备的保护方式: • 过载保护 (OLP) • 短路保护 (SCP) • 前沿消隐 (LEB) • 过热保护 (OTP) • 过压保护 (VDD OVP) • 异常过流保护 (AOCP) • 封装类型 SOP-7 |
|
典型应用 |
|
• 充电器适配器 |
|
典型应用电路 |
|

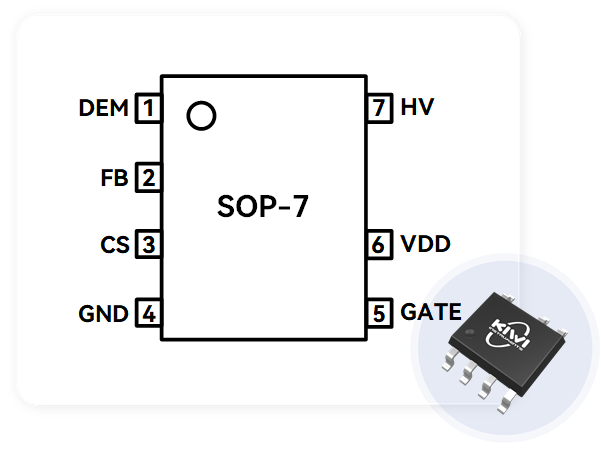

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
集成高压启动功能的电流模式 PWM 驱动控制器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||||
|
|
||||||||||||
|
产品型号 |
拓扑电路 |
工作模式 |
MOS类型 |
VDD电压(V) |
最高频率(kHz) |
高压启动 |
LOVP/BOP |
X电容放电 |
推荐功率(W) |
待机功耗(mW) |
封装 |
|
|
|
||||||||||||
|
KP2201E |
Flyback |
DCM/QR/CCM |
MOS |
8~45 |
65 |
√ |
√ |
√ |
65 |
<30 |
SOP-7 |
|
