KP2803
|
高集成度、临界模式升压型 PFC 控制器
|
|
|
|
KP2803 是一款高度集成的升压式 PFC 恒压控制器，芯片工作在临界导通模式，同时加以有源功率因数校正控制技术和谐波补偿技术可以满足高功率因数、超低谐波失真和高效率的要求。 KP2803 内部集成消磁信号检测电路、高压启动供电电路和 COMP 补偿环路，无需辅助绕组检测消磁和供电，只需很少的外围器件，即可实现优异的功率因数校正和恒压输出，极大的降低了系统成本。 KP2803 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期过流保护 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、输出欠压保护 (UVP) 等。 |
|
主要特点 |
|
|
• 单绕组电感，精简芯片外围器件 • 集成高压启动和供电电路，启机速度快 • 集成 COMP 补偿环路 • 临界导通模式，集成电感电流过零检测电路 • 内置谐波补偿，THD<10% • ±1.5% 输出电压反馈精度 |
• 内部保护功能: • 输出过压保护 (OVP) • 输出欠压保护 (UVP) • 逐周期电流限制 (OCP) • 前沿消隐 (LEB) • 过热保护 (OTP) • 封装类型 SOP-8 |
|
典型应用 |
|
|
• Boost APFC 恒压电路 |
|
|

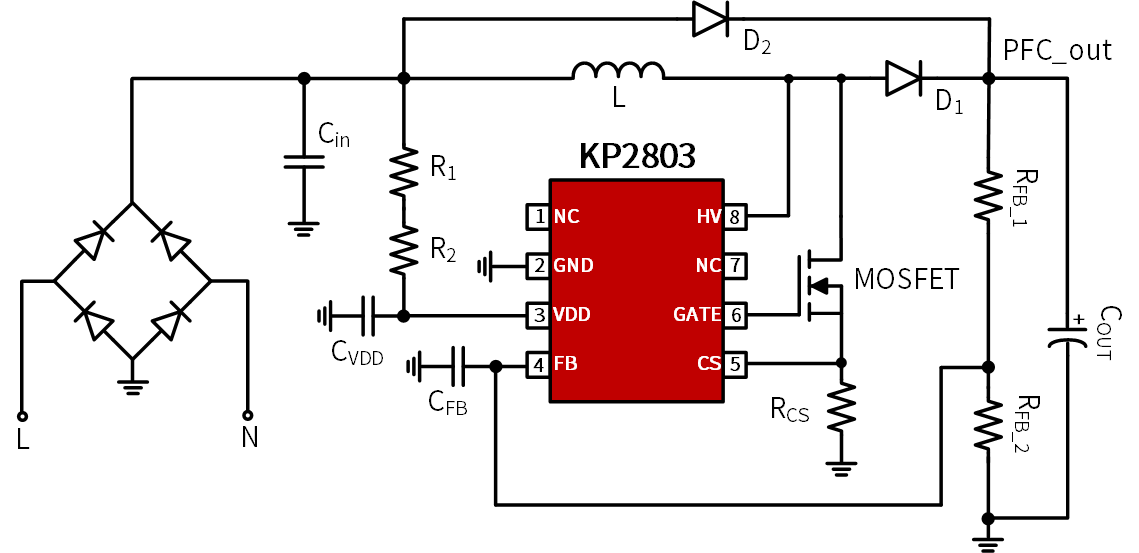

典型应用电路 |
|

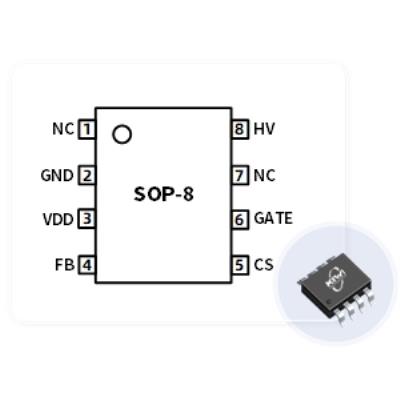

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
高集成度、临界模式升压型 PFC 控制器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||||
|
|
||||||||||||
|
产品型号 |
拓扑电路 |
最大功率(W) |
工作模式 |
输出特性 |
HV耐压(V) |
导通阻抗 |
启动方式 |
输出恒压精度 |
VDDmax(V) |
最高频率(kHz) |
封装 |
|
|
|
||||||||||||
|
KP2803 |
Boost |
200 |
临界连续 |
CV |
650 |
- |
高压启动 |
±2% |
17 |
200 |
SOP-8 |
|
