KP2815
|
原边反馈高功率因数恒压恒流反激控制器
|
|
|
|
KP2815 是一款原边反馈高 PF 反激式恒压控制器。芯片采用了准谐振、谷底开通的工作模式，效率高、EMC 表现好。芯片集成高功率因数算法和 THD 补偿，全电压范围内满足 PF>0.95 及 THD<10%，并且满足轻载分次谐波要求。 KP2815 采用原边反馈恒压/恒流控制方式。正常负载条件下恒压控制，芯片通过辅助绕组实时采样输出电压并控制输出电压等于参考值，恒压精度 ±3% 以内。过载条件下，芯片切换到恒流控制，通过实时采样原边检测电阻电压，内置高精度恒流控制算法，实现输出恒流控制，控制精度 ±7% 以内。KP2815 集成自适应高灵敏度快速动态响应机制，输出动态加减载时，输出电压过冲/跌落控制在较小范围。KP2815 具有自适应检测输入电压，在直流输入时具有抖频功能，可以让开关频率处的噪声更低，从而减小输入滤波器的体积。 KP2815 集成有完备的保护功能以保障系统安全可靠的运行，如：输入电压过压/欠压保护、逐周期电流限制 (OCP)、过热保护 (OTP)、启动及短路时 AOCP 保护、输出过压保护 (OVP)、输出短路保护 (SCP) 等。 |
|
主要特点 |
|
|
• 原边反馈输出恒压恒流控制 • 全电压功率因数 >0.95，总谐波失真 <10% • 分次谐波满足 IEC61000-3-2 Class C • 内置高压启动电路，系统启动时间 <300ms • 输出恒压精度 <±3% • 输出快速动态调节功能 • 准谐振模式高效率工作 • 直流输入抖频功能降低 EMI 噪声 • 低待机功耗 |
• 集成完善的保护功能: • 输入过压、输入欠压保护 • 逐周期电流限制 (OCP) • 输出过压保护 (OVP) • 输出短路保护 (SCP) • 前沿消隐 (LEB) • 过温保护 (OTP) • 封装类型 SOP-8 |
|
典型应用 |
|
• 商业中大功率 LED 驱动器 • LED 恒压驱动器 • 快速充电器、电源适配器 |
|

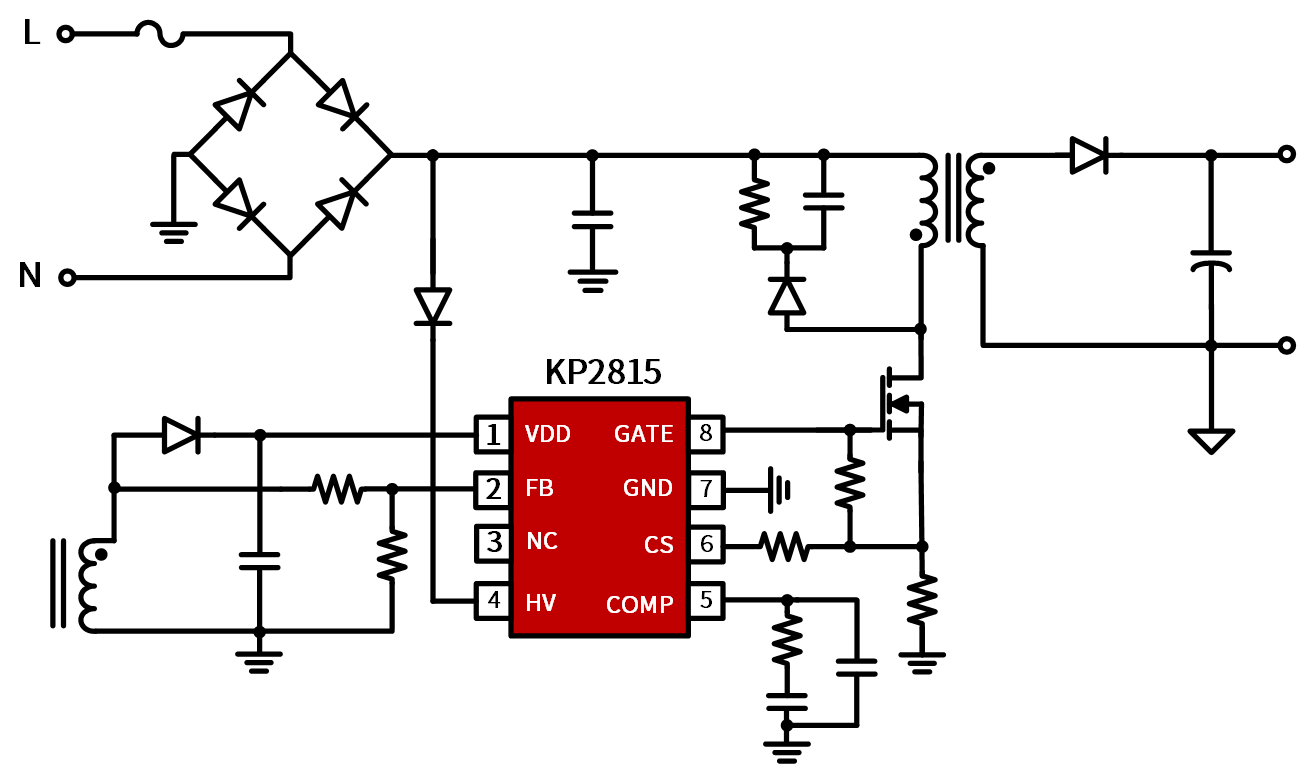

典型应用电路 |
|

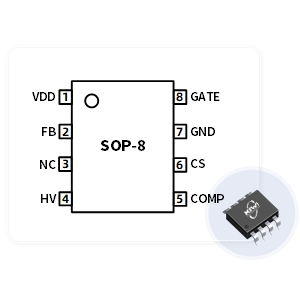

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
原边反馈高功率因数恒压恒流反激控制器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||||
|
|
|||||||||||
|
产品型号 |
拓扑电路 |
最大功率(W) |
工作模式 |
输出特性 |
HV耐压(V) |
导通阻抗 |
启动方式 |
输出恒压精度 |
VDDmax(V) |
最高频率(kHz) |
封装 |
|
|
|||||||||||
|
KP2815 |
Flyback |
150 |
临界连续 |
CV |
700 |
- |
高压启动 |
±1.5% |
30 |
130 |
SOP-8 |
 |
|||||||||||
|
KP2815P |
Flyback |
150 |
临界连续 |
CV |
700 |
- |
高压启动 |
±1.5% |
30 |
130 |
SOP-8 |
