KP2803XA

高性能、临界模式升压型 PFC 恒压功率开关

KP2803XA 是一款高度集成的升压式 PFC 恒压功率开关，芯片工作在临界导通模式，同时加以有源功率因数校正控制技术和谐波补偿技术可以满足高功率因数、超低谐波失真和高效率的要求。

KP2803XA 内部集成消磁信号检测电路、高压启动供电电路，无需辅助绕组检测消磁和供电，同时内部集成 COMP 补偿环路和高压功率 MOSFET，只需很少的外围器件，即可实现优异的功率因数校正和恒压输出，极大的降低了系统成本。

KP2803XA 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD 欠压保护功能 (UVLO)、逐周期过流保护 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、输出欠压保护 (UVP) 等。

主要特点

•  单绕组电感，精简芯片外围器件

•  集成高压启动和供电电路，启机速度快

•  集成高压 500V 功率 MOSFET

•  集成 COMP 补偿环路

•  临界导通模式，集成电感电流过零检测电路

•  内置谐波补偿，THD<10%

•  ±1.5% 输出电压反馈精度

•  内部保护功能：

•  输出过压保护 (OVP)

•  输出欠压保护 (UVP)

•  逐周期电流限制 (OCP)

•  前沿消隐 (LEB)

•  过热保护 (OTP)

•  封装类型 SOP-8

典型应用

•  Boost APFC 恒压电路

典型应用电路

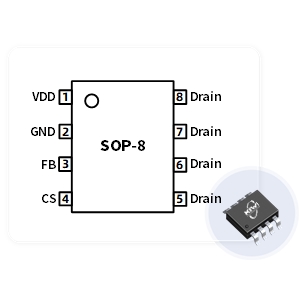

管脚封装

技术文档

类型

标题

详情

数据手册

高性能、临界模式升压型 PFC 恒压功率开关

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

拓扑电路

最大功率(W)

工作模式

输出特性

MOS 耐压(V)

导通阻抗(Ω)

启动方式

输出恒压精度

VDDmax(V)

最高频率(kHz)

封装

KP28032A

Boost

30

临界连续

CV

500

5.8

高压启动

±2%

17

250

SOP-8

KP28033A

Boost

40

临界连续

CV

500

2.8

高压启动

±2%

17

250

SOP-8

KP28034A

Boost

60

临界连续

CV

500

2

高压启动

±2%

17

250

SOP-8

KP28034PA

Boost

50

临界连续

CV

500

1.9

高压启动

±2%

17

250

SOP-8
