KPE2852
|
频率可调、连续导通模式 (CCM) 升压型恒压功率因数校正控制器 |
|
|
|
KPE2852 是一个频率可调节、连续导通模式 (CCM) 升压型 (Boost) 恒压功率因数校正 (PFC) 控制器。KPE2852 可作为交流 - 直流变换器中的前端稳压器，具有高功率因数 (PF)、低电流失真 (THD) 和出色的电压稳压性能。 KPE2852 通过控制在固定开关频率下的功率开关管的导通时间，在无需检测输入电压的情况下，即可实现功率因数校正的性能，从而减少了外围器件数量，简化了系统设计并降低了生产成本。 KPE2852 集成有完备的保护功能，包括：VDD 过/欠压保护功能 (VDD OVP/UVLO)、软过流保护 (SOCP)、逐周期过流保护 (CBC OCP)、输出过/欠压保护 (FB OVP/UVP)、VM管脚短路保护 (VM SP)、SET管脚短路保护 (SET SP)、CS管脚开路保护 (CS OP)、以及过热保护 (OTP)。 |
|
主要特点 |
|
|
• 平均电流模式控制 • 动态性能优化 • 较少的外围器件 • 宽范围可编程开关频率 (20kHz ~ 250kHz) • -1.5A/+2.0A 驱动能力 • 封装类型 SOP-8 |
• 集成完备的保护功能： • VDD 欠压保护 (VDD UVLO) • VDD 过压保护 (VDD OVP) • 软过流保护 (SOCP) • 逐周期过流保护 (CBC OCP) • 输出过压保护 (FB OVP) • 输出欠压保护 (FB UVP) • VM 短路保护 (VM SP) • 过热保护 (OTP) • SET 管脚短路保护 (SET SP) • CS 管脚开路保护 (CS OP) |
|
典型应用 |
|
• 适配器电源，大功率家电 • 工业电源 • 服务器电源，通信电源 • 其他离线式开关电源 |
|

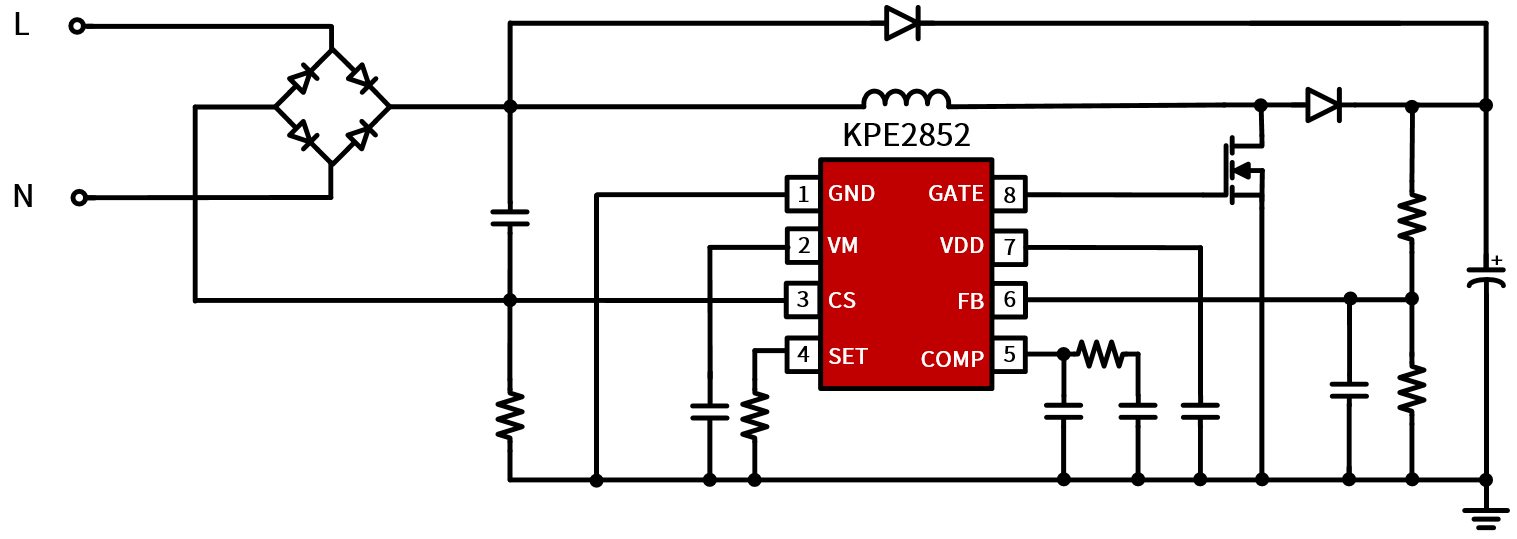

典型应用电路 |
|
管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
频率可调、连续导通模式 (CCM) 升压型恒压功率因数校正控制器 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||||
|
|
|||||||||||
|
产品型号 |
拓扑电路 |
最大功率(W) |
工作模式 |
输出特性 |
HV耐压(V) |
导通阻抗 |
启动方式 |
输出恒压精度 |
VDDmax (V) |
最高频率 (kHz) |
封装 |
|
|
|||||||||||
|
KPE2852 |
Boost |
2000 |
连续模式 |
CV |
- |
- |
- |
±1.5% |
30 |
200 |
SOP-8 |
