KP4154X
|
低成本、高性能同步整流开关 |
|
|
|
KP4154X 是一款用于替代反激变换器中副边肖特基二极管的低成本、高性能同步整流功率开关，内置超低导通阻抗功率 MOSFET 以提升系统效率。 KP4154X 支持 Low Side 配置，采用输出直接供电，无需辅助绕组供电，也无需 VDD 电容，简化了外围电路，系统成本降低。 KP4154X 支持系统断续工作模式 (DCM)、准谐振工作模式 (QR) 和连续工作模式 (CCM)。KP4154X 内部集成智能开通检测功能，可以有效防止反激电路中由于寄生参数振荡引起的同步整流开关误开通。 |
|
主要特点 |
|
|
• 内置 40V MOSFET • 支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式 (CCM) • 输出直接供电，无需 VDD 电容 • 支持 Low Side 配置 |
• <15ns关断延时 • 智能开通检测功能防止误开通 • 精准的 SR MOSFET 关断控制 • 启动前 Gate 智能钳位 • 封装类型 SOP-8 |
|
典型应用 |
|
• 5V2A 充电器 |
|

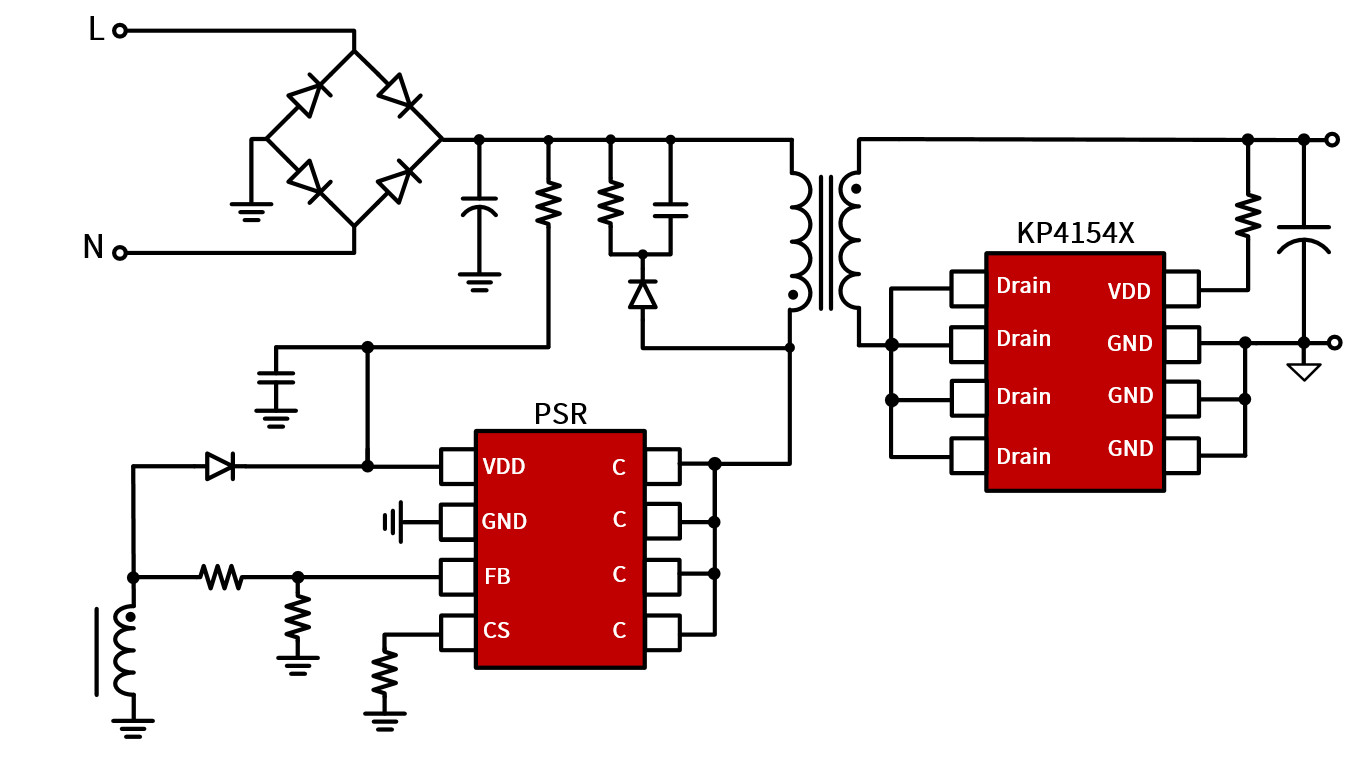

典型应用电路 |
|

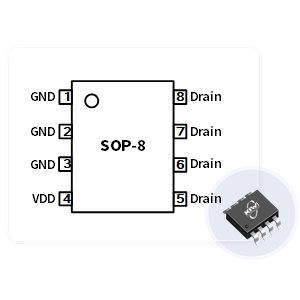

管脚封装 |
|
|
||
 |
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
低成本、高性能同步整流开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||
|
|
||||||||||
|
产品型号 |
适用拓扑 |
工作模式 |
耐压(V) |
内阻(mΩ) |
VDD电压(V) |
最高频率(kHz) |
拓扑配置 |
输出电压(V) |
典型规格 |
封装 |
|
|
||||||||||
|
KP41540 |
PSR/SSR Flyback |
DCM/QR |
40 |
20 |
5 |
100 |
Low Side |
5 |
2A |
SOP-8 |
