KP90477X
|
集成电源反接保护内置霍尔单相全波无刷直流风扇驱动芯片 |
|
|
|
KP90477X 是 24V 内置霍尔效应检测传感器的单相无刷直流风扇驱动芯片。在芯片内部内置了电源反接保护、过温保护以及防反电动势过冲保护等多种保护功能，使得系统运行更安全稳定。 KP90477X 通过内置的高灵敏度的霍尔传感器，定位更精准，抗干扰能力更强。内置的电源反接保护功能，可使得系统外围元件更少，有效降低成本。采用无铅无卤的 TO-94 封装，满足环保规范要求。 |
|
主要特点 |
|
|
• 集成电源反接保护 • 低导通电阻，2.2Ω (HS+LS) • 温度稳定性好 • 内置过温保护 |
• 符合 RoHS 规范及无铅，无卤 • 工作电压范围宽：3V ~ 15V • 内置 Hall 感应模块及输出单线圈驱动 • 封装类型 TO-94 |
|
典型应用 |
|
|
• 单线圈无刷直流风扇 |
• 单线圈无刷直流电机 |
|

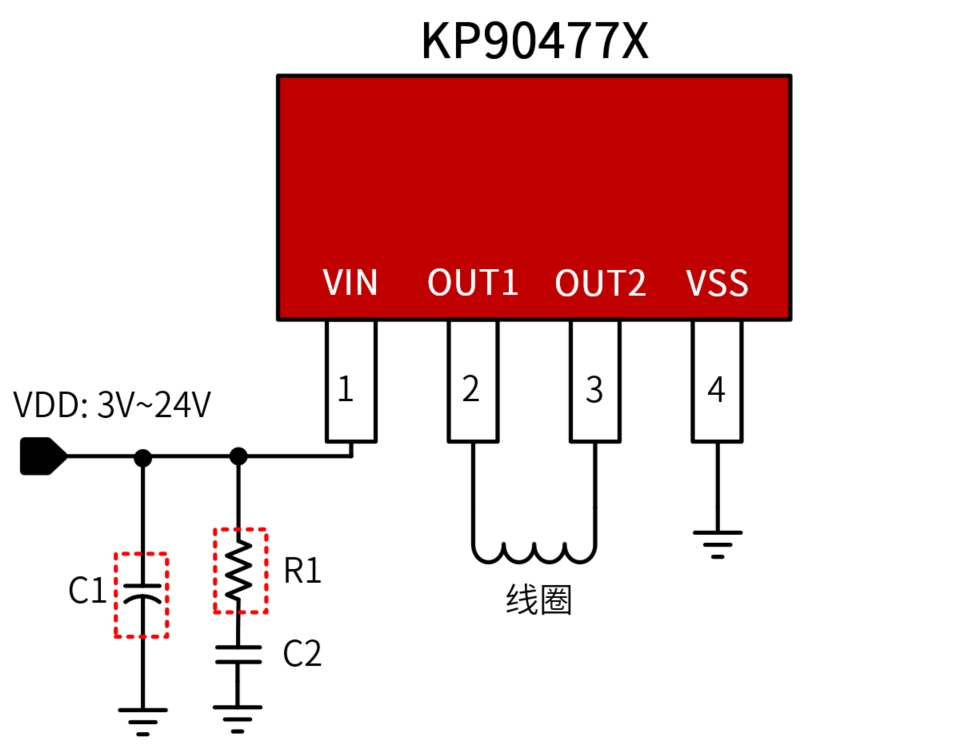

典型应用电路 |
|

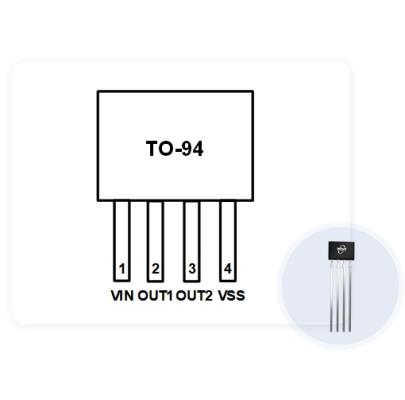

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
集成电源反接保护内置霍尔单相全波无刷直流风扇驱动芯片 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
描述 |
耐压 (V) |
最大输出电流 (A) |
全桥导通阻抗 (Ω) |
驱动电流能力 (mA) |
工作电压范围 (V) |
调速方式 |
特性及保护 |
封装 |
|
|
|||||||||
|
KP90477X |
24V 内置 HALL 单相 |
24 |
0.8 |
2.2 |
400 |
3~15 |
VDD |
OTP/Lock Restart/ Reverse Voltage |
TO-94 |
