KP93102

三相无感直流风扇驱动芯片

KP93102 是一款三相直流风扇驱动芯片，通过 PWM 输入模式控制风扇旋转速率。采用 Sensorless 驱动，无需 Hall 传感器，简化了外部元器件。其内置 Soft Switch、Current Limit、Lock and Restart、PWM 调速、FG 输出、正反转选择以及 TSD 保护等功能。

KP93102 内置了 PWM Soft Switch 模式驱动风扇，能有效的降低风扇的噪音及振动。

主要特点

•  PWM 直接输入控速

•  3-Phase Sensorless 驱动

•  输入工作电压范围：3V ~ 16V

•  STB 省电模式

•  UVLO 保护

•  内置 TSD、OCP 保护

•  锁定保护与自动重启

•  FR 正反转控制

•  启动模式外部设置

•  转速斜率外部设置

•  最低转速/停转转速外部设置

•  封装类型：ETSSOP-16、QFN3×3-16

典型应用

•  低功耗、低噪音风扇

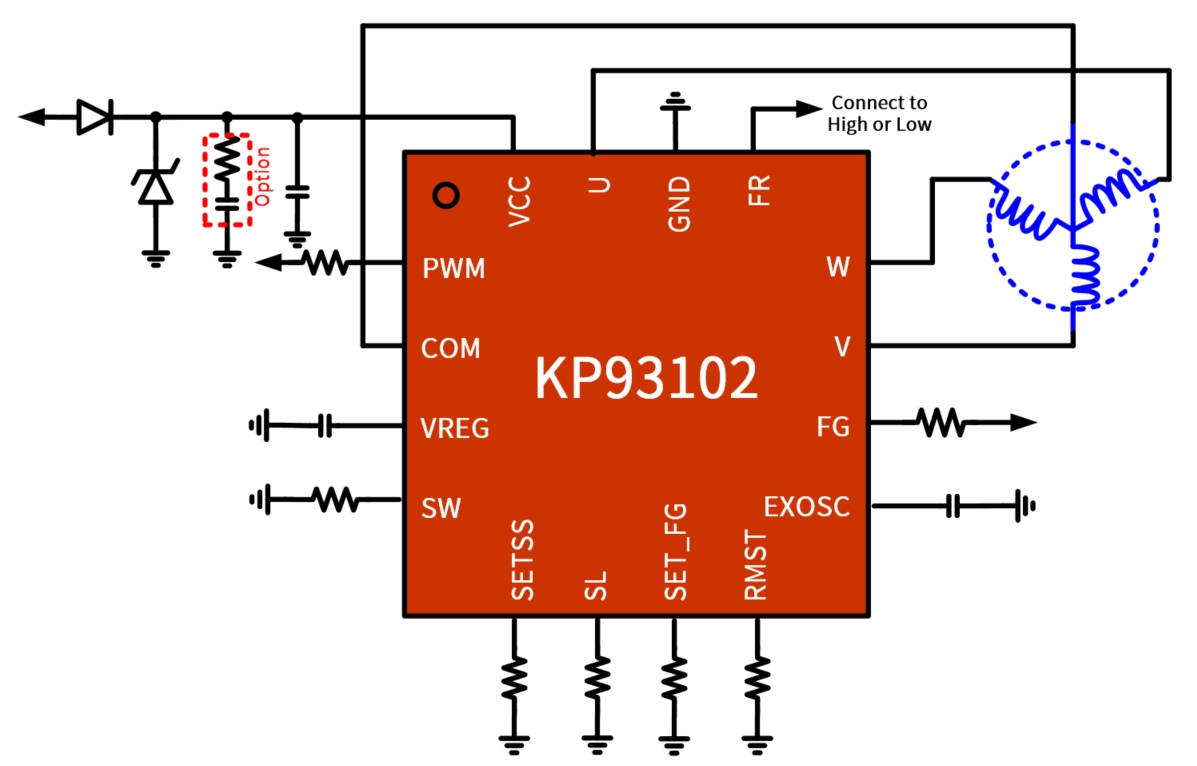

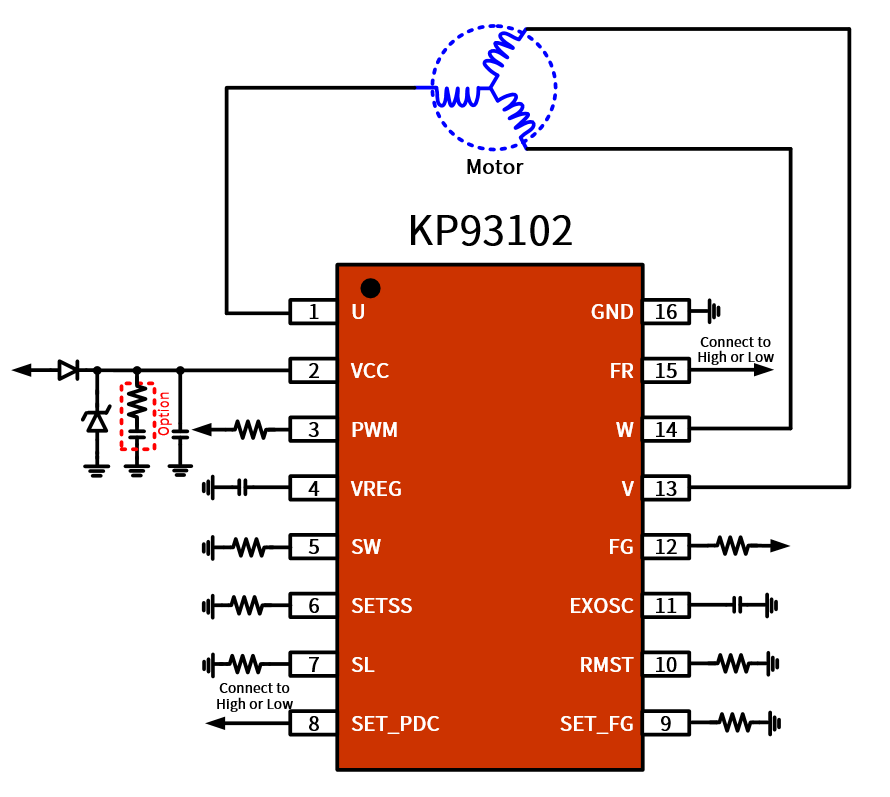

典型应用电路

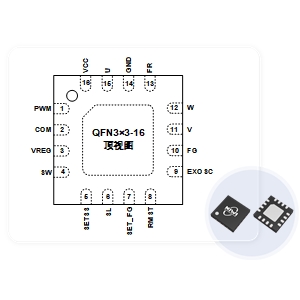

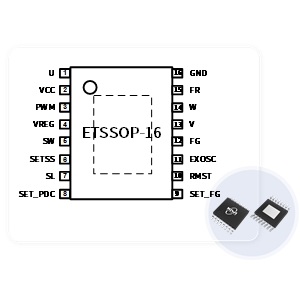

管脚封装

技术文档

类型

标题

详情

数据手册

三相无感直流风扇驱动芯片

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

描述

耐压 (V)

最大输出电流 (A)

全桥导通阻抗 (Ω)

驱动电流能力 (mA)

工作电压范围 (V)

调速方式

特性及保护

封装

KP93102

12V 三相无感 BLDC
电机驱动芯片

20

1.4

1

850

3~16

PWM

Slope Control/RMIN/ STOP/OTP/OCP/

FG Short Protection

DFN3×3-16/

ETSSOP-16
