KP2182X
|
带单点失效保护的高效率准谐振模式恒压恒流原边控制功率开关
|
|
|
|
KP2182X 是一款高性能准谐振式原边控制功率开关，尤其适合于充电器应用。在满载输出条件下，KP2182X 在全部输入电压范围内均工作在准谐振模式，以此获得优异的效率和温升性能。 采用 KP2182X 可以工作无异音，同时可保证优异的动态性能。利用集成的线损补偿功能和线电压的恒流补偿功能，可获得高性能的恒压恒流输出表现。 KP2182X 集成有多种保护功能：VDD 欠压保护 (UVLO)、VDD 过压保护 (VDD OVP) 、逐周期限流保护 (OCP)、短路保护 (FB SLP) 、过压保护 (FB OVP) 、过热保护和 VDD 钳位等。 KP2182X 还集成有电源系统单点失效保护，在 FB 上拉电阻开路、FB 下拉电阻开路、FB 下拉电阻短路、输出二极管或者 SR 短路、变压器绕组短路、RCS 开路、IC GND 管脚开路等故障条件下均能可靠保护。 |
|
主要特点 |
|
|
• 集成功率 MOSFET • 高效率准谐振式原边控制 • 高精度恒压、恒流输出 • 待机功耗 <75mW@265Vac • 多模式原边控制方式 • 工作无异音 • 优异的动态响应 • 优化的 EMI 性能 |
• 内置线损补偿 • 集成单点失效保护 • 集成完善的保护功能： • 短路保护 (FB SLP) • 过温保护 (OTP) • FB 过压保护 (FB OVP) • VDD 过欠压保护和钳位保护 • 封装形式 SOP-7、SOP-8、DIP-8、ASOP-6 |
|
典型应用 |
|
|
• 手机充电器 |
• 交流适配器 |
|

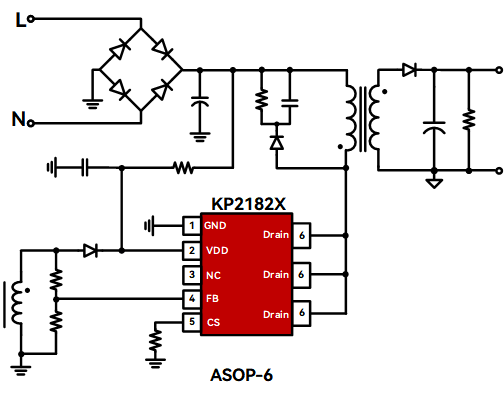

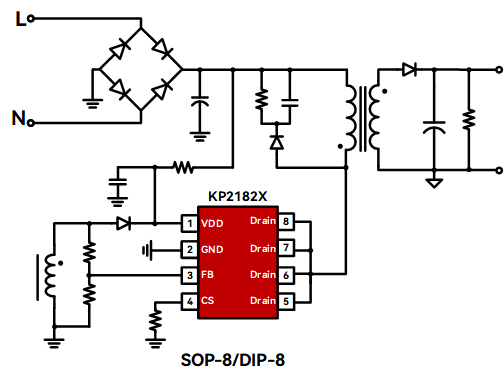

典型应用电路 |
|||
|
|
|||
|
|
|
|
|
|
管脚封装 |
||||
|
|
||||
|
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
带单点失效保护的高效率准谐振模式恒压恒流原边控制功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||||
|
|
||||||||||||
|
产品型号 |
拓扑 电路 |
工作 模式 |
MOS 类型 |
耐压 (V) |
内阻 (Ω) |
VDD电压 (V) |
最高频率 (kHz) |
高压 启动 |
LOVP/ BOP |
推荐功率 (W) |
待机功耗 (mW) |
封装 |
|
|
||||||||||||
|
KP21822M |
Flyback |
DCM/QR |
MOS |
650 |
5.3 |
7.3~27.5 |
100 |
× |
× |
12 |
<75 |
SOP-8 |
 |
||||||||||||
|
KP21822F |
Flyback |
DCM/QR |
MOS |
650 |
5.3 |
7.3~27.5 |
100 |
× |
× |
单高压 18 |
<75 |
SOP-8 |
|
||||||||||||
|
KP21823M |
Flyback |
DCM/QR |
MOS |
650 |
2.9 |
7.3~27.5 |
100 |
× |
× |
15 |
<75 |
SOP-8 |
|
||||||||||||
|
KP21824L |
Flyback |
DCM/QR |
MOS |
620 |
2.4 |
7.3~27.5 |
100 |
× |
× |
18 |
<75 |
SOP-8 / ASOP-6 |
|
||||||||||||
|
KP21824M |
Flyback |
DCM/QR |
MOS |
650 |
2.2 |
7.3~27.5 |
100 |
× |
× |
18 |
<75 |
SOP-8 |
|
||||||||||||
|
KP21825C |
Flyback |
DCM/QR |
MOS |
650 |
1.6 |
7.3~27.5 |
100 |
× |
× |
21 |
<75 |
SOP-8 |
|
||||||||||||
|
KP21827 |
Flyback |
DCM/QR |
MOS |
650 |
1.25 |
7.3~27.5 |
100 |
× |
× |
24 |
<75 |
ASOP-6 |
|
||||||||||||
|
KP21827M |
Flyback |
DCM/QR |
MOS |
650 |
1.2 |
7.3~27.5 |
100 |
× |
× |
24 |
<75 |
DIP-8 |
