KP2208XH/D

集成 E-GaN 的高频高性能准谐振模式 ACDC 功率开关

KP2208XH/KP2208XD 是一款集成 E-GaN 的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于 30mW 的超低待机功耗。相比于 KP2208X 系列，KP2208XH 和 KP2208XD 更适合用于单高压电源系统。

芯片的工作频率最高可达 220kHz，可全范围工作在准谐振模式。芯片集成峰值电流抖动功能和驱动电流配置功能，可极大的优化系统 EMI 性能。芯片内置 Boost 供电电路，非常适用于宽输出电压的应用场景。

芯片集成有完备的保护功能，包括：VDD 欠压保护 (UVLO)、VDD 过压保护 (VDD OVP)、输入过压保护 (LOVP)、输入欠压保护 (BOP)、输出过压保护 (DEM OVP)、输出欠压保护 (DEM UVP)、异常过流保护 (AOCP)、过载保护 (OLP)、内置过热保护 (OTP)、前沿消隐 (LEB)、CS 管脚开路保护等。

主要特点

•  集成高压 E-GaN

•  集成高压启动功能

•  超低启动和工作电流，待机功耗 <30mW

•  谷底锁定模式，最高工作频率两档可调 (220kHz，130kHz)

•  集成 EMI 优化技术

•  驱动电流分档配置

•  集成 Boost 供电电路

•  封装：HSOP7-T3，DASOP-7，ESOP-7，ESOP-10W

•  集成完备的保护功能：

•  VDD 过压/欠压保护 (VDD OVP/UVLO)

•  输出过压/欠压保护 (DEM OVP/UVP)

•  输入过压/欠压保护 (LOVP/BOP)

•  片内过热保护 (OTP)

•  异常过流保护 (AOCP)

•  过载保护 (OLP)

•  前沿消隐 (LEB)

•  CS 管脚开路保护

典型应用

•  快速充电器

典型应用电路

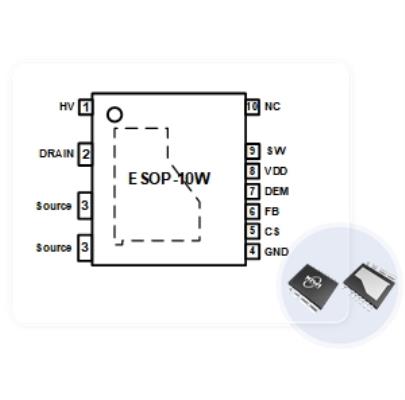

管脚封装

技术文档

类型

标题

详情

数据手册

集成 E-GaN 的高频高性能准谐振模式 ACDC 功率开关

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

拓扑

电路

工作

模式

MOS

类型

耐压

(V)

内阻

(Ω)

VDD

电压(V)

最高频率

(kHz)

高压

启动

LOVP/

BOP

X 电容

放电

推荐

功率

(W)

待机

功耗

(mW)

封装

KP22080H

Flyback

DCM/QR

GaN

700

1.6

8~40

130/220

可选

√

√

×

20

<30

HSOP7-T3

KP22081H

Flyback

DCM/QR

GaN

700

1

8~40

130/220

可选

√

√

×

25

<30

HSOP7-T3

KP22082H

Flyback

DCM/QR

GaN

700

0.62

8~40

130/220

可选

√

√

×

30

<30

HSOP7-T3

KP22083H

Flyback

DCM/QR

GaN

700

0.48

8~40

130/220

可选

√

√

×

33

<30

ESOP-7

KP22084H

Flyback

DCM/QR

GaN

700

0.36

8~40

130/220

可选

√

√

×

45

<30

KP22085H

Flyback

DCM/QR

GaN

700

0.27

8~40

130/220

可选

√

√

×

65

<30

ESOP-7/

ESOP-10W

KP22086H

Flyback

DCM/QR

GaN

700

0.16

8~40

130/220

可选

√

√

×

100

<30

ESOP-10W
