KP405XXP
|
适用于 PSR/SSR 的高性能多模式同步整流功率开关 |
|
|
|
KP405XXP 是一款适用于 PSR/SSR 的高性能多模式 CCM 同步整流开关，可以替代肖特基整流二极管以提高系统效率。 KP405XXP 内置有 VDD 高压供电模块，无需辅助绕组供电可稳定工作，系统上支持 High Side 和 Low Side 配置，兼顾了系统性能和成本。 KP405XXP 具有快速关断功能，支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式 (CCM)。 |
|
主要特点 |
|
|
• 内置 MOSFET • 支持 PSR/SSR 反激拓扑应用 • 支持 DCM、QR 和 CCM 工作模式 • 集成 180V 高耐压检测电路和高压供电电路，无需 VDD 辅助绕组供电 |
• 支持宽范围输出电压应用 • 支持 High Side 和 Low Side 配置 • <30ns 开通和关断延时 • 智能过零检测功能 • 启动前 Gate 智能钳位 • 封装类型 SOP-8，ASOP-6 |
|
典型应用 |
|
• 网通适配器 |
|

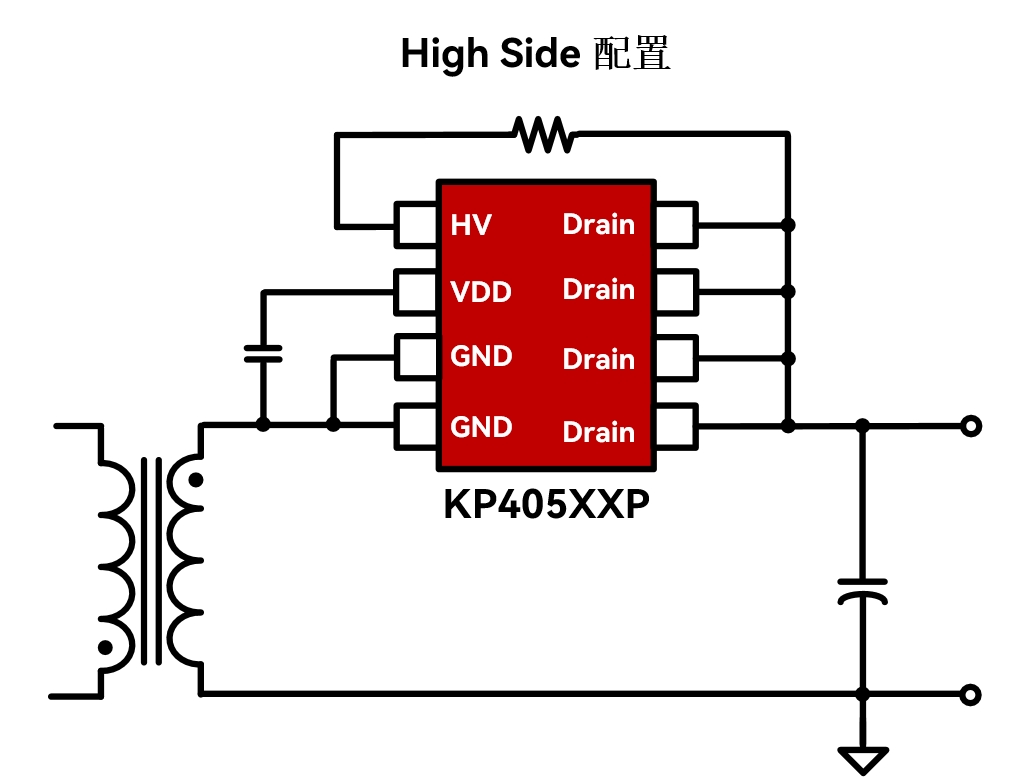

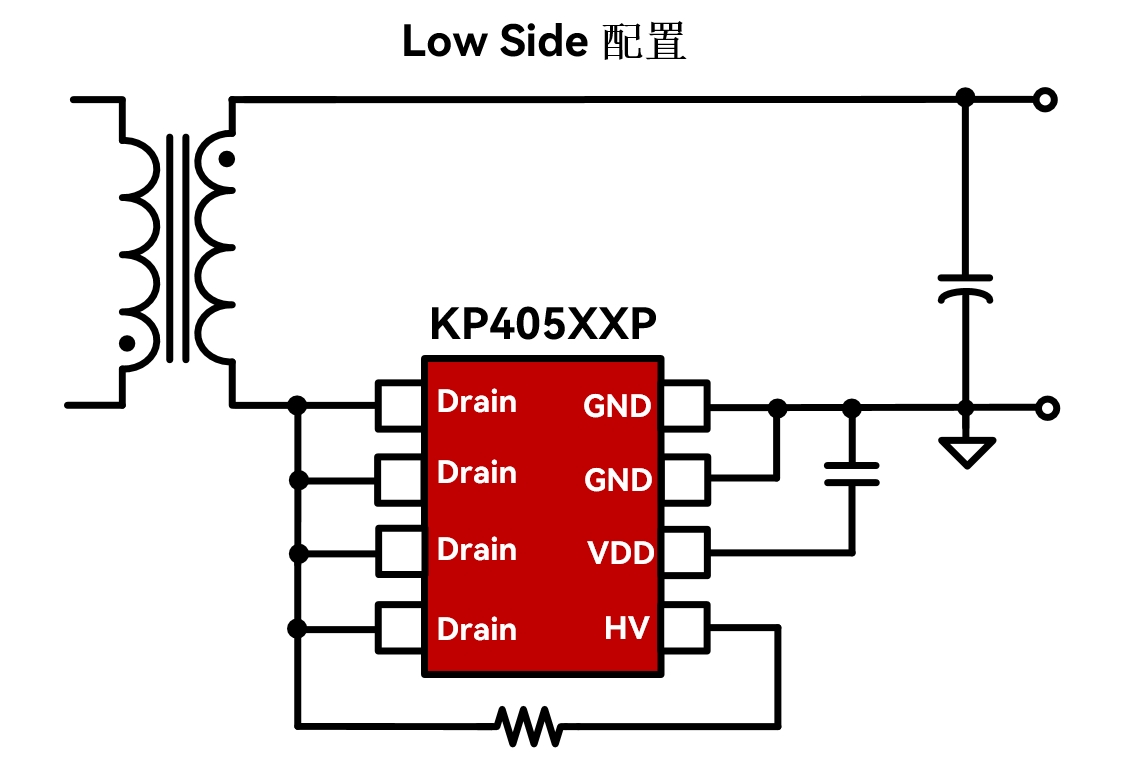

典型应用电路 |
|

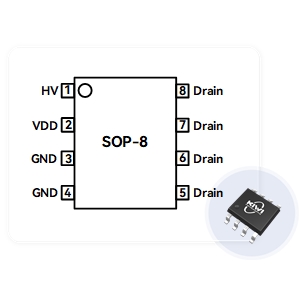

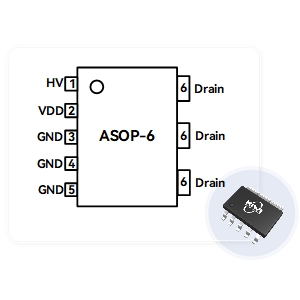

管脚封装 |
||
|
|
||||
|
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
适用于 PSR/SSR 的高性能多模式同步整流功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||||
|
|
|||||||||||
|
产品型号 |
适用拓扑 |
工作模式 |
耐压 (V) |
内阻 (mΩ) |
VDD 电压 (V) |
最高频率 |
拓扑配置 |
输出电压 (V) |
典型规格 |
封装 |
|
|
|
|||||||||||
|
KP40563P |
PSR/SSR Flyback |
DCM/QR/CCM |
60 |
8 |
9 |
200 |
High Side/ Low Side |
3~12 |
3~4A |
SOP-8 |
|
 |
|||||||||||
|
KP40581P |
PSR/SSR Flyback |
DCM/QR/CCM |
80 |
16 |
9 |
200 |
High Side/ Low Side |
3~12 |
2.4A |
SOP-8 |
|
|
|||||||||||
|
KP40511P |
PSR/SSR Flyback |
DCM/QR/CCM |
100 |
16 |
9 |
200 |
High Side/ Low Side |
3~20 |
3A |
ASOP-6 |
|
