KP2801A

高性能、准谐振式升压型恒压功率因数校正控制器

KP2801A 是一款高性能、准谐振式 (QR) 升压型 (Boost) 恒压功率因数校正 (PFC) 控制器。芯片可自适应地工作在临界导通模式 (CRM) 和断续导通模式 (DCM)。满载时芯片工作在 CRM；负载降低时芯片工作在 DCM，工作频率降低以提高系统效率。芯片通过优化 CRM/DCM 控制算法和输入线电压前馈补偿，能轻松实现高功率因数 (PF) 和低输入谐波 (THD) 的性能，即使芯片工作在 DCM。

KP2801A 内置高压启动和供电电路，无须外部供电即可实现快速启动和供电功能。此外，无需辅助绕组的消磁检测技术简化了系统设计同时降低了生产成本。

KP2801A 集成有完备的保护功能，包括：VDD 欠压保护功能 (UVLO)、VDD 过压保护 (VDD OVP)、输入欠压保护 (BOP)、输出欠压保护 (UVP)、输出过压保护 (OVP)、逐周期电流限制 (OCP)、异常过流保护 (AOCP)、过热保护 (OTP) 以及管脚开短路保护。

主要特点

•  内置 650V 高压启动和供电电路，启动时间 <200ms

•  单绕组电感，无需辅助绕组实现谷底导通

•  低待机功耗

•  功率因数 >0.95，THD<8%，符合 IEC61000-3-2 Class C 要求

•  轻载 THD 优化和效率优化

•  动态性能优化以及超低的可闻噪音

•  内置 ±2% 高精度恒压参考基准

•  封装类型：SOP-8

•  内部保护功能：

•  VDD 过压/欠压保护 (VDD OVP/UVLO)

•  输入欠压保护 (BOP)

•  输出欠压保护 (UVP)

•  输出过压保护 (OVP)

•  逐周期电流限制 (OCP)

•  异常过流保护 (AOCP)

•  过热保护 (OTP)

•  管脚开短路保护

典型应用

•  大功率 LED 驱动器

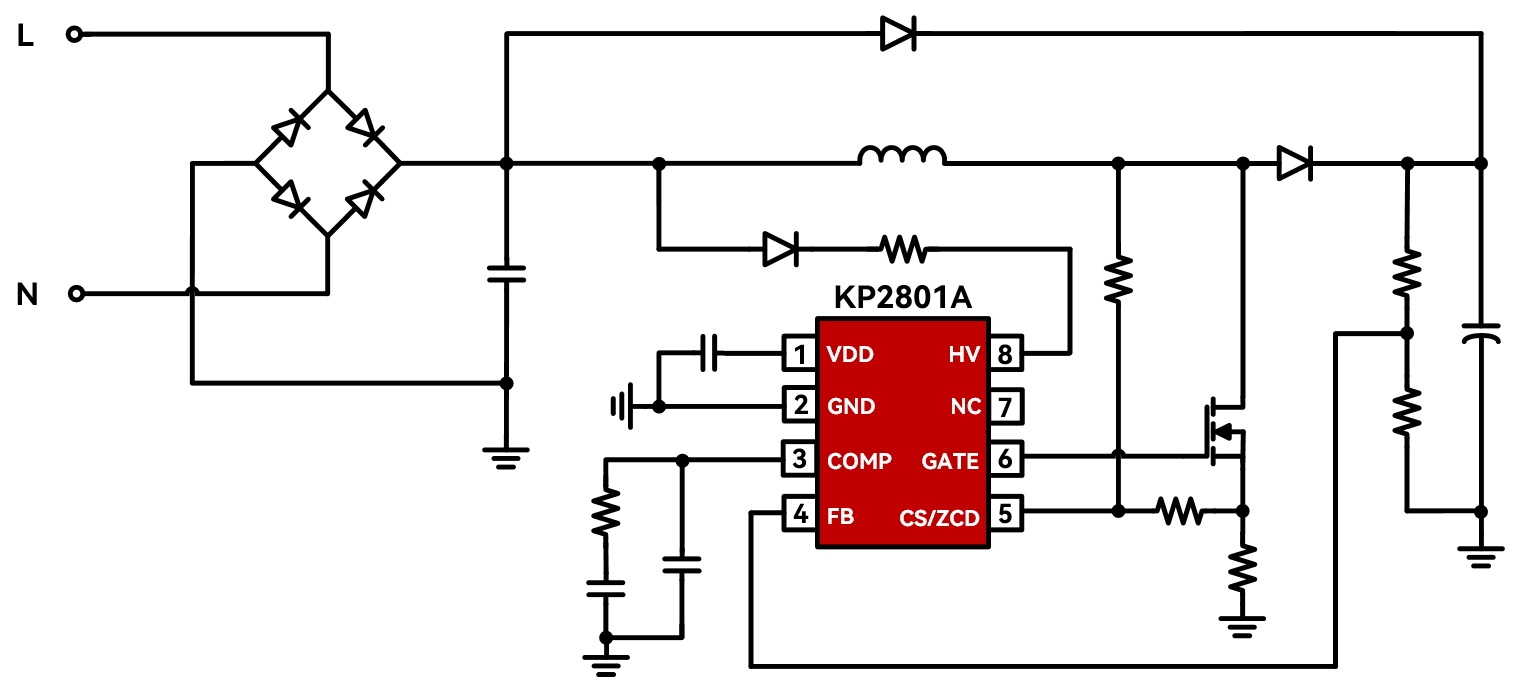

典型应用电路

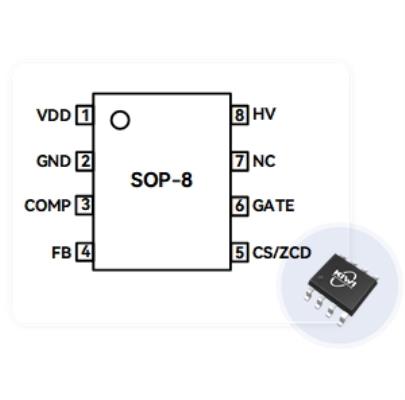

管脚封装

技术文档

类型

标题

详情

数据手册

高性能、准谐振式升压型恒压功率因数校正控制器

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

拓扑电路

最大功率(W)

工作模式

输出特性

HV耐压(V)

导通阻抗

启动方式

输出恒压精度

VDD_max (V)

最高频率(kHz)

封装

KP2801A

Boost

300

临界连续

CV

650

-

高压启动

±2%

30

250

SOP-8
