KP88676XQX

高性能 MCU、高压三相栅极驱动及 MOSFET (600V) 全集成智能功率模块

KP88676XQX 集成了高性能 MCU、高压三相栅极驱动和 MOSFET (600V)，是一种具备高性能、高集成度和高可靠性的 IPM 模块，适用于高压三相直流无刷电机，支持有感和无感 FOC 电机控制，支持过流、限流、过压、欠压、过温、限温、限速、堵转、母线电压等保护，支持 VSP 调速和 PWM 调速功能。

MCU 采用高性能 ARM Cortex-M0+ 32 位处理器，最高频率达到 96MHz，内嵌存储容量 64KB 高速 Flash 存储器和 4KB SRAM 存储器。芯片集成了丰富的 I/O 端口及多种功能外设。集成 1 个硬件计算加速器 (含 32 位除法器和常用三角函数)、1个采样率高达 1.25Msps 的 12 位 ADC、1 个高精度 8MHz RC 时钟 (-40℃ ~ 125℃，±1% 精度)、1 个 32kHz 低频 RC 时钟、一个 96MHz 高速 PLL 时钟、2 个 DAC 和 CMP、2 个 PGA、1 个 16 位高级定时器和 3 个 16 位简单定时器，此外还包含多个标准通信接口：3 个 SCI (支持 UART、SPI 和简易 I²C)。

三相栅极驱动最高耐压 600V，具备强大的抗负压能力和抗共模瞬态噪声能力，所有通道支持传输延时匹配和欠压保护，内置 BSD。

高压 MOS 为 N 型 MOS，最大输出电压 600V，驱动电流 4A (KP886764QX) 、3A (KP886763QX) 和 1.5A (KP886761QX)，具备高抗 dv/di 能力。

KP88676XQX 供电电压为 12V ~ 20V，工作温度范围为 -40℃ 至 +125℃，封装 SSOP-38A、SSOP-37A。适用于多种电机应用。

主要特点

•  处理器：96MHz 32 位 Cortex-M0+

•  Flash 存储器：

•  总容量：64KB

•  支持擦写保护

•  RAM 存储器：4KB

•  时钟系统：

•  8MHz 内部 RC 时钟 (-40℃ ~ 125℃，±1% 精度)

•  32kHz 内部低速时钟

•  96MHz 内部高速 PLL 时钟

•  电源管理系统：

•  电源电压：12V ~ 20V

•  5V/50mA 电压输出

•  上电 / 掉电复位 (POR / PDR)

•  低电压检测 (LVD)

•  运行温度范围：-40℃ ~ 125℃

•  定时器：

•  1 个 16 位高级定时器 (TIMP)，支持 3 对带死区的互补通道输出，

      支持刹车等功能

•  3 个 16 位简单定时器 (TIMS)，其中 1 个支持 1 路互补 PWM 输出，

      2 个 支持 1 路普通 PWM 输出，均支持输入捕获

•  1 个 24 位看门狗定时器

•  通讯接口：

•  3 个 SCI ：支持 UART、SPI 及 I²C (主模式)

•  硬件计算加速器：

•  支持 32 位有/无符号除法

•  三角函数 (sin、cos 和 arctan)

•  三相栅极驱动：

•  耐压最高支持 600V

•  强大的抗负压能力

•  强大的抗共模瞬态噪声

•  所有通道传输延时匹配

•  所有通道均有欠压保护功能

•  内置 BSD

•  MOSFET：

•  600V/3A 快恢复功率 MOS (KP886763QX)

•  600V/1.5A 快恢复功率 CoolMOS (KP886761QX)

•  600V/4A 快恢复功率MOS (KP886764QX)

•  高速ADC：

•  1.25Msps 采样率及 12 位分辨率

•  10 个外部通道和 5 个内部通道

•  DAC：2 个 8 位分辨率 DAC

•  CMP：2 个轨到轨模拟比较器

•  PGA：2 个可编程增益放大器

•  增益：2/3/4/8/16

•  可支持 OPA 应用

•  通用 I/O：

•  支持上拉/下拉/开漏/驱动能力可配置

•  最大支持 15 个 I/O

•  应用：

•  支持有感、无感 FOC 控制

•  支持过流、限流、过压、欠压、过温、限温、

      限速、堵转、母线电压等保护

•  封装：SSOP-38A、SSOP-37A

关键参数

•  MOSFET 电压 600V
•  驱动电流 (DC)：

•  KP886761QX：±1.5A

•  KP886763QX：±3A

•  KP886764QX：±4A

•  驱动电流 (Pulse)：

•  KP886761QX：±4.5A

•  KP886763QX：±5A

•  KP886764QX：±8A

•  MOSFET 内阻：

•  KP886761QX：2.7Ω (Typ.)
•  KP886763QX：2.7Ω (Typ.)
•  KP886764QX：2.1Ω (Typ.)

•  最大结温：+150℃

典型应用

•  高压室内外机        •  高压水泵        •  高压抽油烟机        •  高压吸尘器

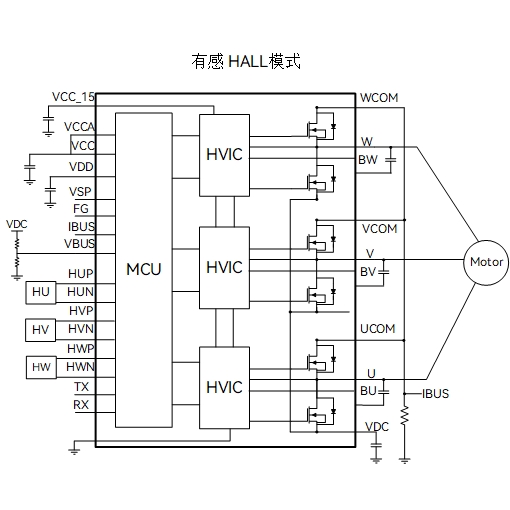

典型应用电路

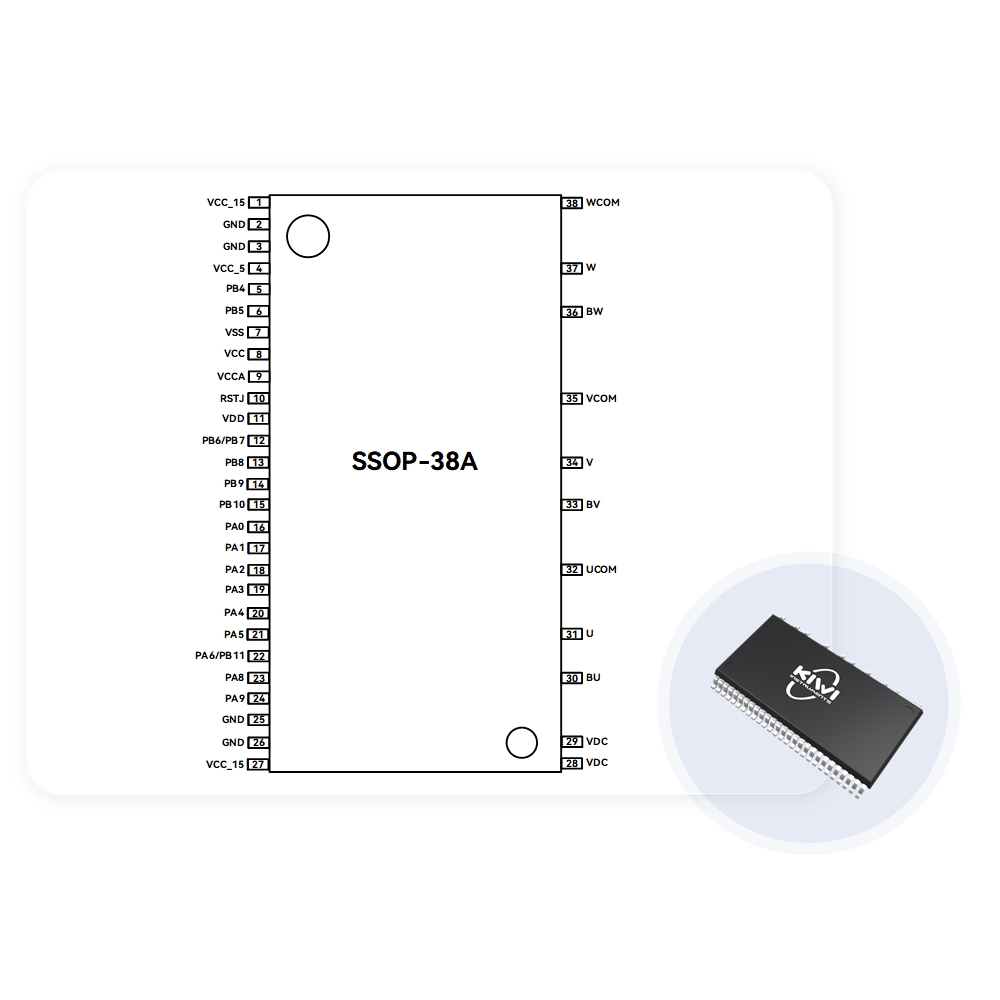

管脚封装

模块框图

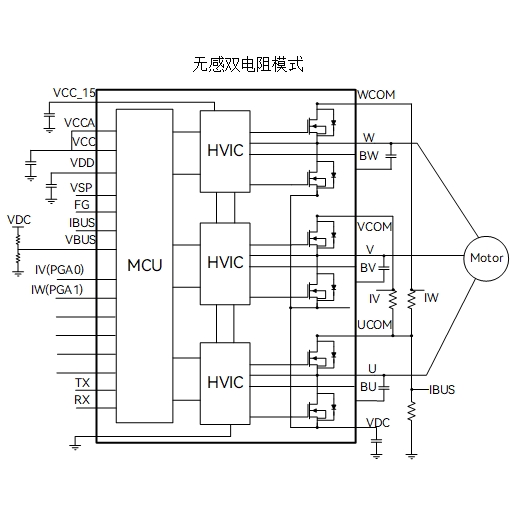

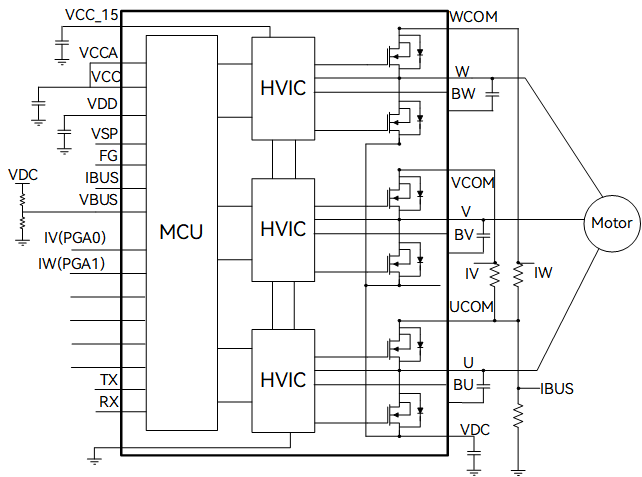

无感双电阻模式

技术文档

类型

标题

详情

数据手册

高性能 MCU、高压三相栅极驱动及 MOSFET (600V) 全集成智能功率模块

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

Driver

耐压(V)

MOS

电流(A)

MOS

内阻(Ω)

主频

(MHz)

内核

Flash

(KB)

RAM

(KB)

电压

(V)

HIRC

精度

 定时器

(16 位)

 PWM

输出

(通道)

 ADC

12 位

(通道)

ACMP/

OPAMP/

PGA

 SCI
(SPI/I²C/

UART)

工作

温度(℃)

 封装

 KP886763QL

 600

 3

(平面)

 96

 Cortex

-M0+

 64

 4

 10 ~ 20

 <1%

 4

 3

 8

 2/2/2

 SSOP-38A

3

(平面)

Cortex

-M0+

4

(平面)

Cortex

-M0+
