KPM32R101X

基于 ARM Cortex-M0+ 处理器，内置高达 64KB Flash 存储器，集成定时器，ADC，高精度内置时钟及丰富的通信接口，2.4V 至 5.5V 工作电压

KPM32R101X 采用高性能 ARM Cortex-M0+ 32 位处理器，最高频率达到 48MHz，内嵌存储容量达到 64KB 高速 Flash 存储器和 4KB SRAM 存储器，芯片集成了丰富的 I/O 端口及多种功能外设。集成 1 个采样率高达 1Msps 的 12 位 ADC、1 个高精度高频 8MHz 时钟和 1 个 32kHz 低频时钟、8 个通用 16 位定时器、1 个基准定时器，此外还包含多个标准通信接口：2 个 SAU (最大支持 3 个 UART/6 个 SPI/6 个简易 I²C)、1 个标准 I²C (支持主从模式和高速 I²C)。
KPM32R101X 供电电压为 2.4V ~ 5.5V，覆盖 -40℃ 至 +125℃ 宽温度范围，提供多种省电模式保证低功耗的应用要求，具有高可靠性、高整合度和高抗干扰性。
KPM32R101X 提供多种封装形式，可以应用在多种应用场合。

主要特点

•  处理器：48MHz 32bit Cortex-M0+

•  程序 Flash：

•  总容量：16KB ~ 64KB

•  页容量：1KB

•  支持擦写保护

•  RAM 存储器：2KB ~ 4KB，支持奇偶校验

•  时钟系统：

•  8MHz 内部高速时钟 (±1% 精度-全温范围)

•  32kHz 内部低速时钟

•  4MHz ~ 26MHz 外部高速晶振

•  32kHz 外部低速时钟

•  48MHz PLL 时钟

•  电源管理系统：

•  电源 VCC：2.4V ~ 5.5V

•  上电/掉电复位 (POR / PDR)

•  低电压检测 (LVD)

•  多种功耗模式：运行/睡眠/深度睡眠/停止

•  运行温度范围：

•  TA = -40℃ ~ 85℃ (A：消费类应用)

•  TA = -40℃ ~ 105℃ (E：工业应用)

•  TA = -40℃ ~ 125℃ (Q：工业应用)

•  DMA：4 通道

•  定时器 / 计数器：

•  1 个 2 通道 (一对互补) 通用 16 位定时器

•  2 个 1 通道 (一对互补) 通用 16 位定时器

•  5 个 1 通道通用 16 位定时器

•  1 个 24 位基准定时器，可分成 2 个 12 位基准定时器

•  1 个 24 位可编程支持窗口模式看门狗

•  1 个支持万年历的实时时钟

•  通讯接口：

•  2 个 SAU：最大支持 6 个通道，可支持 3 个 UART/6 个 SPI/6 个简易 I²C (主模式)

•  1 个标准 I²C：支持主从模式及高速 I²C

•  硬件除法器：支持 32 位无符号除法

•  硬件 CRC：CRC-32

•  高速 ADC：

•  1Msps 采样率及 12 位分辨率

•  12 个外部通道和 4 个内部通道

•  通用 I/O：

•  支持上拉/下拉/开漏/驱动可配置

•  最大支持 58 个 I/O

•  封装：LQFP-64, LQFP-52, LQFP-48, LQFP-44, LQFP-32, SSOP-20

典型应用

•  工业应用   •  家电控制   •  电机驱动和应用控制

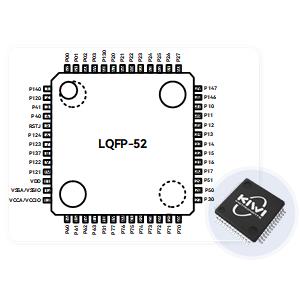

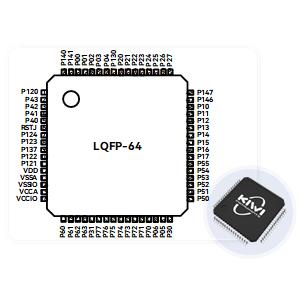

管脚封装
