KPM32R102X





基于 ARM Cortex-M0+ 处理器，内置高达 256KB Flash 存储器，集成定时器，ADC，CMP，高精度内置时钟及丰富的通信接口，1.8V 至 5.5V 工作电压




KPM32R102X 采用高性能 ARM Cortex-M0+ 32 位处理器，最高频率达到 48MHz，内嵌存储容量最高达到 256KB 高速 Flash 存储器和 24KB SRAM 存储器，芯片集成了丰富的 I/O 端口及多种功能外设。集成 1 个采样率高达 1Msps 的 12 位 ADC、1 个高精度高频 8MHz 时钟和 1 个 32kHz 低频时钟、2 个 10 位 DAC 和 2 个 CMP、1 个支持 3 对互补输出的高级定时器、3 个最大支持 3 对互补输出的简单定时器、5 个 1 通道 16 位定时器、1 个基准定时器，可实现电机控制功能，此外还包含多个标准通信接口：2 个 SAU (最大支持 4 个 UART / 8 个 SPI / 8 个简易 I2C)、2 个标准 I2C (支持主从模式和高速 I2C)、2 个标准 UART 及 1 个标准 CAN 模块。
KPM32R102X 供电电压为 1.8V ~ 5.5V，覆盖 -40℃ ~ +125℃ 宽温度范围，提供多种省电模式保证低功耗应用的要求，具有高可靠性、高整合度和高抗干扰性。
KPM32R102X 提供多种封装形式，可以应用在多种应用场合。







主要特点

•  处理器：48MHz 32bit Cortex-M0+

•  Flash 存储器：

•  总容量：96KB ~ 256KB

•  页容量：512B

•  支持擦写保护

•  RAM 存储器：12KB-24KB，支持奇偶校验

•  时钟系统：

•  8MHz 内部高速时钟 (±1% 精度-全温范围)

•  32kHz 内部低速时钟

•  4MHz ~ 26MHz 外部高速晶振

•  32kHz 外部低速时钟

•  48MHz PLL 时钟

•  电源管理系统：

•  电源 VCC：1.8V ~ 5.5V

•  上电/掉电复位 (POR/PDR)

•  低电压检测 (LVD)

•  多种功耗模式：运行 / 睡眠 / 深度睡眠 /停止

•  运行温度范围：

•  TA = -40℃ ~ 85℃ (A：消费级)

•  TA = -40℃ ~ 105℃ (E：工业级)

•  TA = -40℃ ~ 125℃ (Q：工业级)

•  DMA：4 通道

•  定时器/计数器：

•  1 个 16 位高级定时器 (TIM8)，支持 3 对带死区的互补通道输出，

      支持刹车，支持输入捕获等功能

•  3 个 16 位简单定时器 (TIM0/1/2)，每个定时器支持 1 通道 PMW 输出，

      支持输入捕获，支持同步触发

•  5 个 1 通道 16 位定时器 (TIM3/4/5/6/7)

•  1 个 32 位基准定时器，可分成 2 个 16 位基准定时器及 4 个 8 位基准定时器

•  1 个 24 位可编程支持窗口模式看门狗

•  1 个支持万年历的实时时钟

•  通讯接口：

•  2 个 SAU：最大支持 8 个通道，可支持 3 个 UART / 6 个 SPI / 6 个简易 I2C (主模式)

•  1 个标准 UART

•  2 个标准 I2C：支持主从模式及高速 I2C

•  1 个标准 CAN：支持 CAN2.0A/B

•  硬件除法器：支持 32 位无符号除法

•  硬件 CRC：CRC-32

•  高速 ADC：

•  1Msps 采样率及 12 位分辨率

•  17 个外部通道和 4 个内部通道

•  DAC：2 个 10 位分辨率 DAC

•  CMP：2 个轨到轨输入输出模拟比较器

•  通用 I/O：

•  支持上拉 / 下拉 / 开漏 / 驱动可配置

•  最大支持 58 个 I/O

•  封装：LQFP-80、LQFP-64、LQFP-52、LQFP-48、LQFP-44、LQFP-32





典型应用

•  工业应用   •  家电控制   •  电机驱动和应用控制

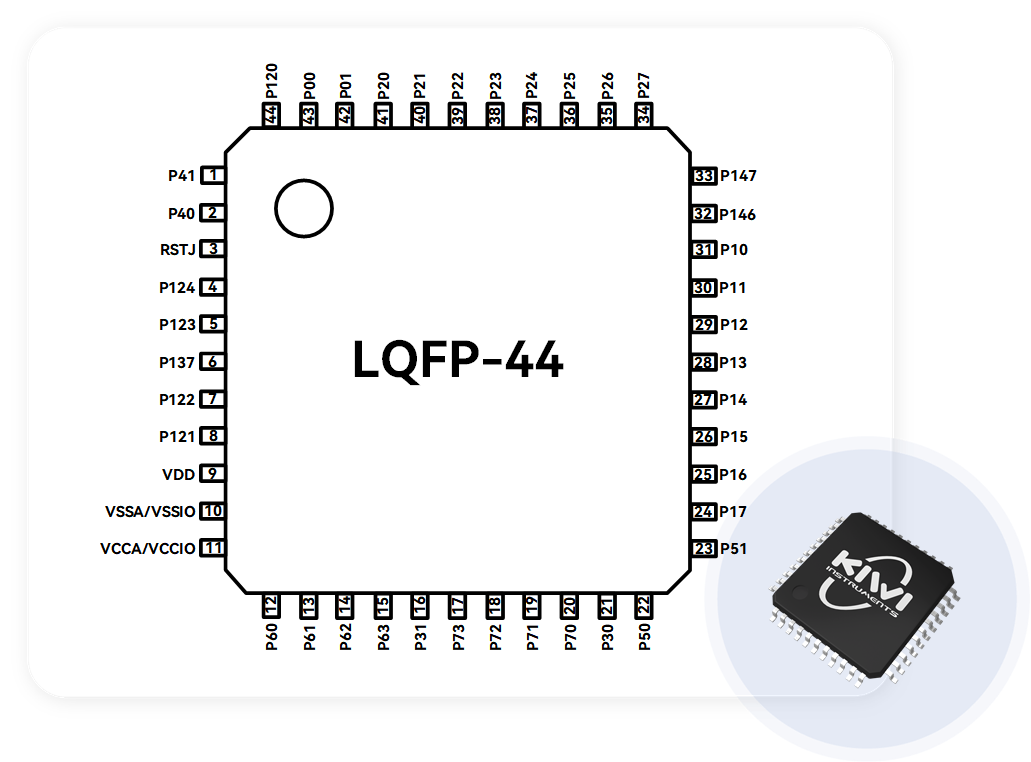

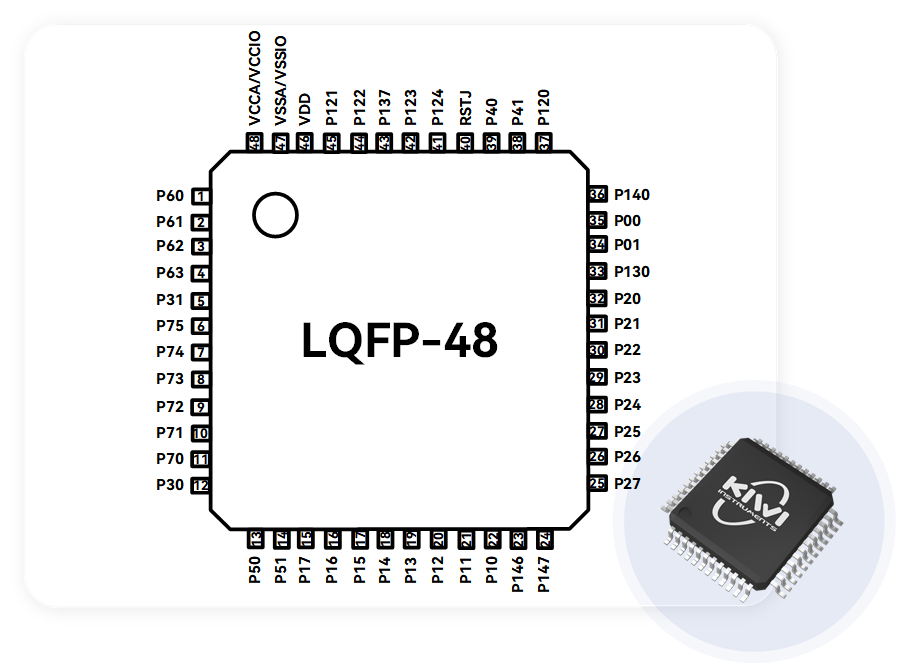

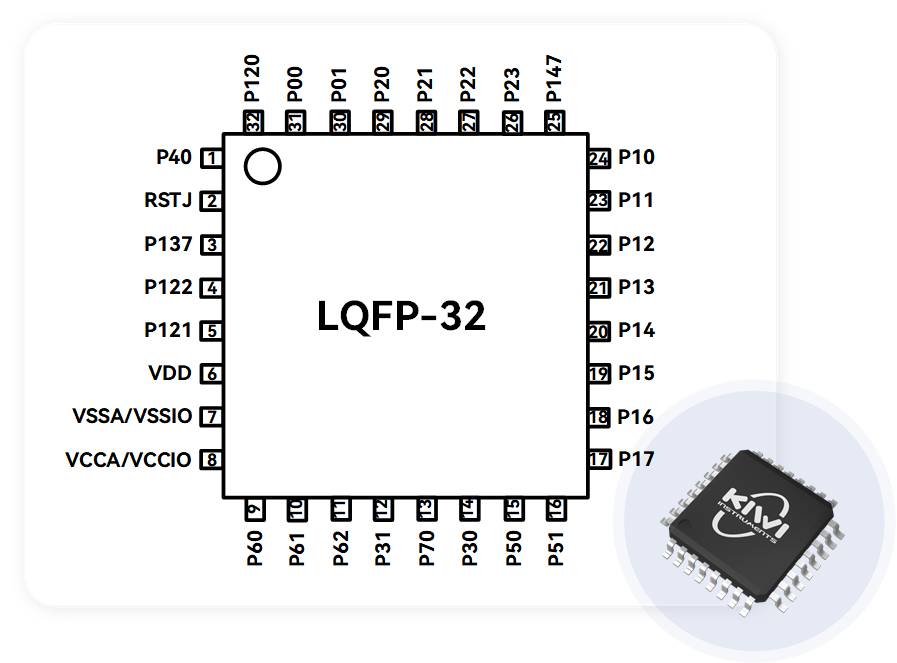

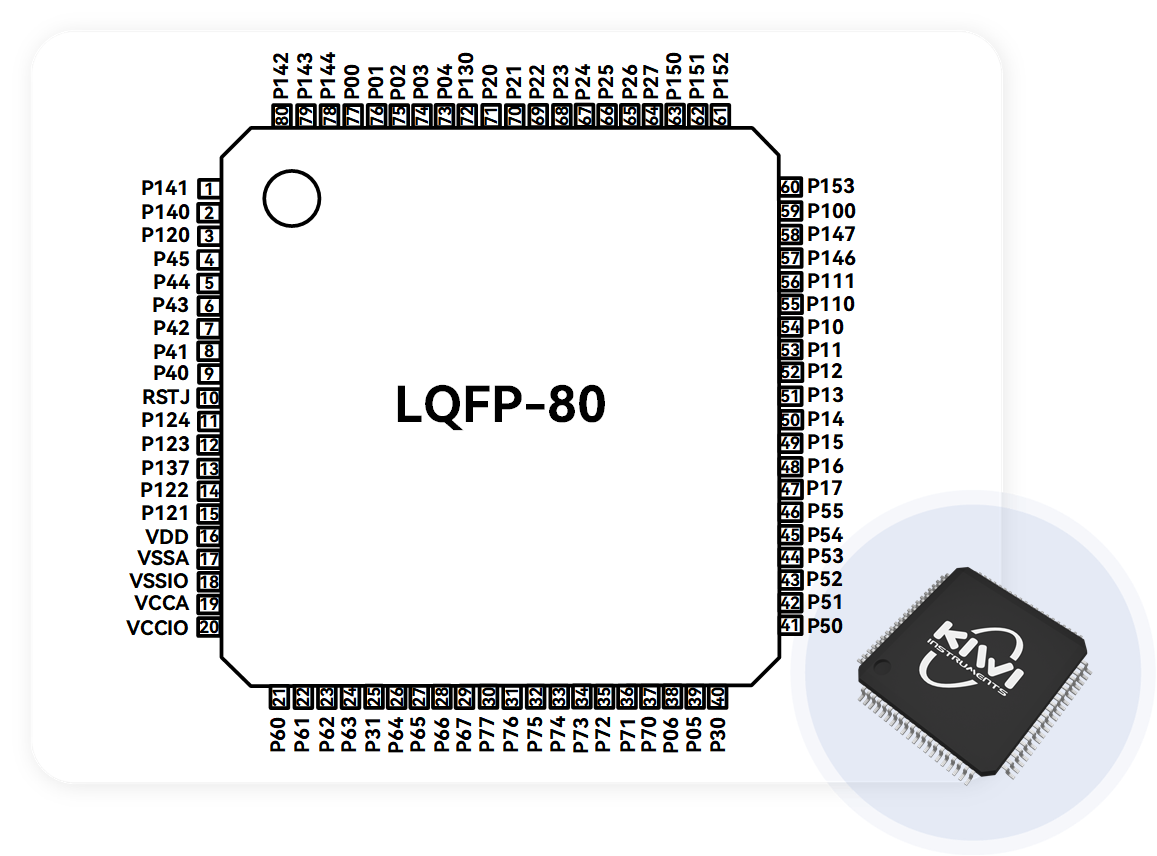

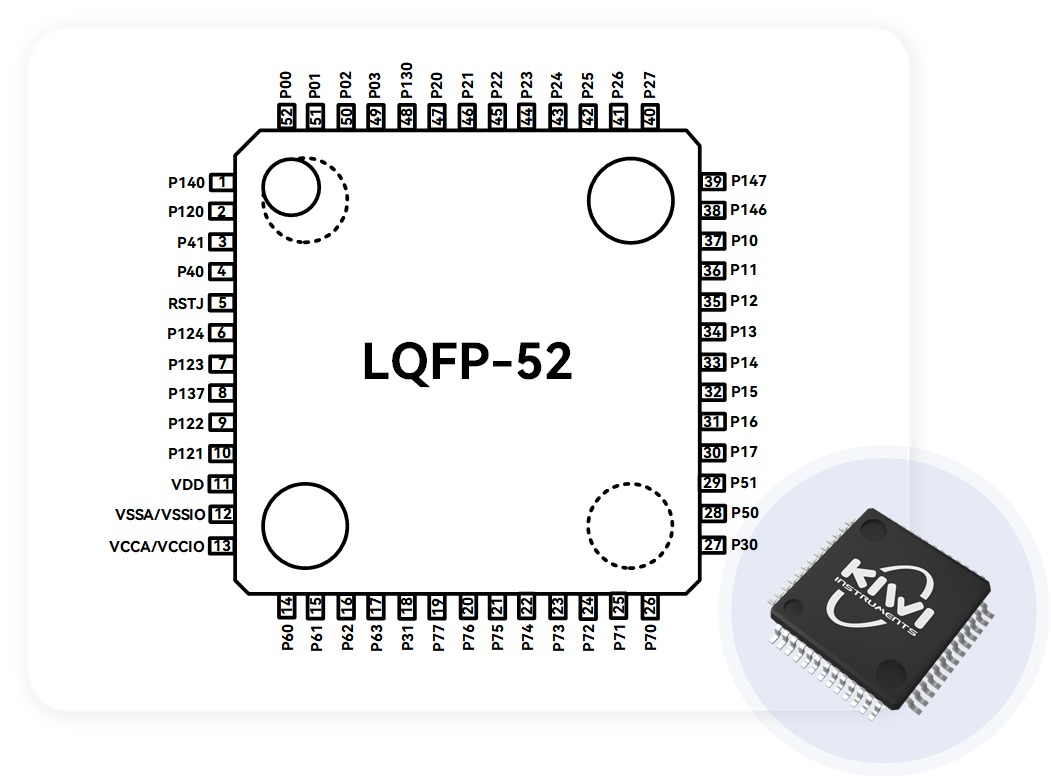

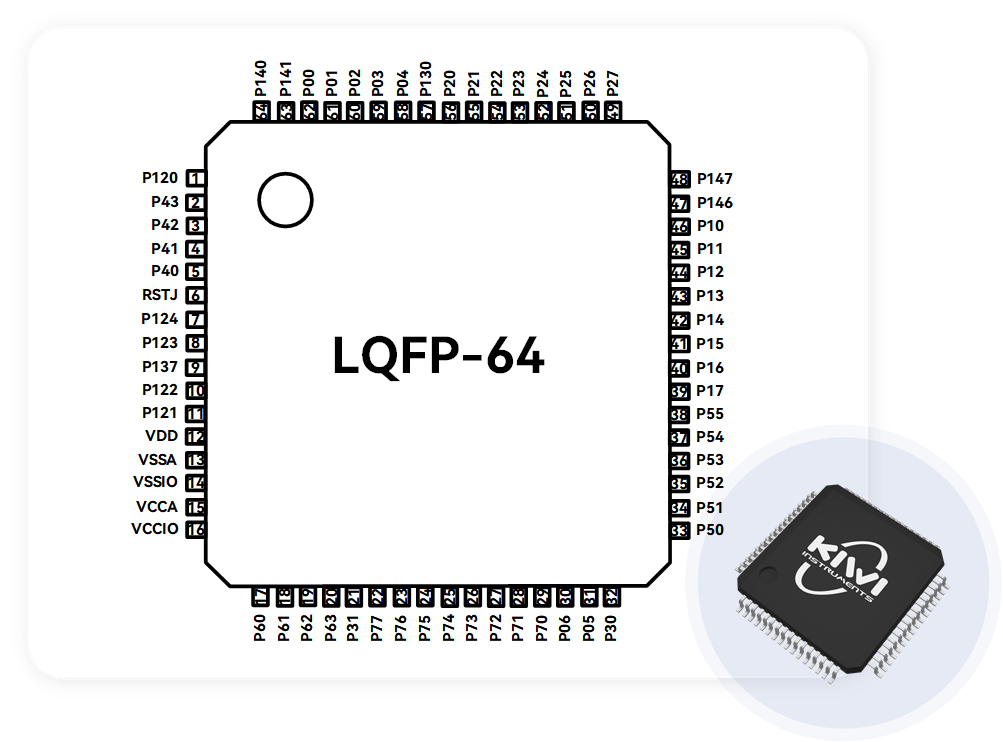

管脚封装






技术文档


类型

标题

详情


数据手册

基于 ARM Cortex-M0+ 处理器，内置高达 256KB Flash 存储器，集成定时器，ADC，CMP，高精度内置时钟及丰富的通信接口，1.8V 至 5.5V 工作电压

获取完整版


应用指南

—

获取完整版





产品选型


产品型号

主频

(MHz)

内核

Flash

(KB)

RAM

(KB)

GPIO

电压

(V)

HIRC

精度

定时器

(16位)

RTC

PWM

输出

(通道)

PWM

互补

(Pairs)

ADC

12位

(通道)

CMP

(单元)

SAU
(SPI/

I2C/

UART）

I2C

CAN

工作温度

(℃)

封装


KPM32R102HA

48

Cortex-

M0+

128

12

28

2.4~5.5

<1%

9

1

9

3

8

2

3/3/3

1

1

-40~105

LQFP-32

KPM32R102NA

48

Cortex-

M0+

128

12

40

 2.4~5.5

<1%

9

1

9

4

10

2

4/5/3

1

1

 -40~105

LQFP-44

KPM32R102NC

48

Cortex-

M0+

256

24

40

 2.4~5.5

<1%

9

1

9

4

10

2

4/5/3

1

1

 -40~105

LQFP-44

KPM32R102PA

48

Cortex-

M0+

128

12

44

2.4~5.5

<1%

9

1

9

4

10

2

5/5/3

1

1

 -40~105

LQFP-48

KPM32R102PC

48

Cortex-

M0+

256

24

44

2.4 ~ 5.5

<1%

9

1

9

4

10

2

5/5/3

1

1

 -40~105

LQFP-48

KPM32R102QA

48

Cortex-

M0+

128

12

48

 2.4~5.5

<1%

9

1

12

6

12

2

5/5/3

1

1

 -40~105

LQFP-52

KPM32R102QC

48

Cortex-

M0+

256

24

48

 2.4~5.5

<1%

9

1

12

6

12

2

5/5/3

1

1

 -40~105

LQFP-52

KPM32R102TA

48

Cortex-

M0+

128

12

58

 2.4~5.5

<1%

9

1

12

6

12

2

6/5/3

1

1

 -40~105

LQFP-64

KPM32R102TC

48

Cortex-

M0+

256

24

58

 2.4~5.5

<1%

9

1

12

6

12

2

6/5/3

1

1

-40~105

LQFP-64

KPM32R102VA

48

Cortex-

M0+

128

12

74

 2.4~5.5

<1%

9

1

12

6

17

2

8/8/4

1

1

-40 ~ 105

LQFP-80

KPM32R102VC

48

Cortex-

M0+

256

24

74

 2.4~5.5

<1%

9

1

12

6

17

2

8/8/4

1

1

-40 ~ 105

LQFP-80
