KPM32K07XX

基于 ARM Cortex-M0+ 处理器，内置高达 64KB Flash 存储器，集成多种定时器、ADC、PGA 及三相栅极驱动，

2.4V 至 5.5V 工作电压

本产品采用高性能 ARM Cortex-M0+ 32 位处理器，最高频率达到 96MHz，内嵌存储容量 64KB 高速 Flash 存储器和 4KB SRAM 存储器。芯片集成了丰富的 I/O 端口及多种功能外设。集成 1 个硬件计算加速器 (含 32 位除法器和常用三角函数)、1 个采样率高达 1.25Msps 的 12 位 ADC、1 个高精度 8MHz RC 时钟 (-40℃ ~ 105℃，±1% 精度)、1 个 32kHz 低频 RC 时钟、一个 96MHz 高速 PLL 时钟、2 个 DAC 和 CMP、2 个 PGA、1 个 16 位高级定时器和 3 个 16 位简单定时器，此外还包含多个标准通信接口：3 个 SCI (支持 UART、SPI 和简易I²C)。

KPM32K070X 供电电压为 2.4V ~ 5.5V，工作温度范围为 -40℃ 至 +105℃，提供多种省电模式保证低功耗应用的要求，具有高可靠性、高整合度和高抗干扰性。

另外，KPM32K07AX 系列集成了三相 3P/3N 型栅极驱动，并集成了 5V LDO，供电电压 8 ~ 40V，进一步提高了芯片系统的集成度。

另外，KPM32K07BX 系列集成了三相 6N 型栅极驱动，并集成了 5V LDO，供电电压 5 ~ 20V。KPM32K07CX 系列集成了三相高压栅极驱动和集成了 5V LDO，供电电压 10 ~ 20V。

提供多种封装形式，可以应用在多种应用场合。

主要特点

•  处理器：96MHz 32 位 Cortex-M0+

•  Flash 存储器：

•  总容量：64KB

•  页容量：1024B

•  支持擦写保护

•  RAM 存储器：4KB

•  时钟系统：

•  8MHz 内部RC时钟 (-40℃ ~ 105℃，±1% 精度)

•  32kHz 内部低速时钟

•  96MHz 内部高速 PLL 时钟

•  电源管理系统：

•  电源 VCC：2.4V ~ 5.5V

•  上电/掉电复位 (POR/PDR)

•  低电压检测 (LVD)

•  多种功耗模式：运行/睡眠/深度睡眠/停止

•  运行温度范围：-40℃ ~ 105℃

•  定时器：

•  1 个 16 位高级定时器 (TIMP)，支持 3 对带死区的互补通道输出，支持刹车等功能

•  3 个 16 位简单定时器 (TIMS)，其中 1 个支持 1 路互补 PWM 输出，

      2 个支持 1 路普通 PWM 输出，均支持输入捕获

•  1 个 24 位看门狗定时器

•  通讯接口：

•  3 个 SCI：支持 UART、SPI 及简易 I²C (主模式)

•  硬件计算加速器：

•  支持 32 位有/无符号除法

•  三角函数 (sin、cos 和 arctan)

•  三相栅极驱动 (KPM32K07AX)

•  电源电压范围：8 ~ 40V

•  驱动三相 P+N 独立半桥

•  驱动电流：+300mA/-60mA

•  输出栅极电压 10V

•  集成死区时间 50ns

•  集成过温保护功能

•  集成 5V/50mA LDO

•  LDO 集成输出短路保护

•  三相栅极驱动 (KPM32K07BX)

•  电源电压范围：5 ~ 20V

•  驱动电流：+1.5A/-1.8A

•  悬浮通道设计支持耐压最高到 225V

•  集成死区时间 200ns

•  集成 5V/150mA LDO

•  三相栅极驱动 (KPM32K07CX)

•  耐压最高支持 600V

•  强大的抗负压能力

•  强大的抗共模瞬态噪声

•  所有通道传输延时匹配

•  所有通道均有欠压保护功能

•  外部可设置延时时间清除故障

•  支持过流、欠压保护

•  内置 BSD

•  集成 5V/150mA LDO

•  高速 ADC：

•  1.25Msps 采样率及 12 位分辨率

•  11 个外部通道和 5 个内部通道

•  DAC：2 个 8 位分辨率 DAC

•  CMP：2 个轨到轨模拟比较器

•  通用 I/O：

•  支持上拉/下拉/开漏/驱动能力可配置

•  最大支持 28 个 I/O

•  PGA：2 个可编程增益放大器

•  增益：2/3/4/8/16

•  可支持 OPA 应用

•  封装：LQFP-32、QFN4×4-32、SSOP-24

典型应用

•  工业应用    •  家电控制    •  电机驱动和应用控制

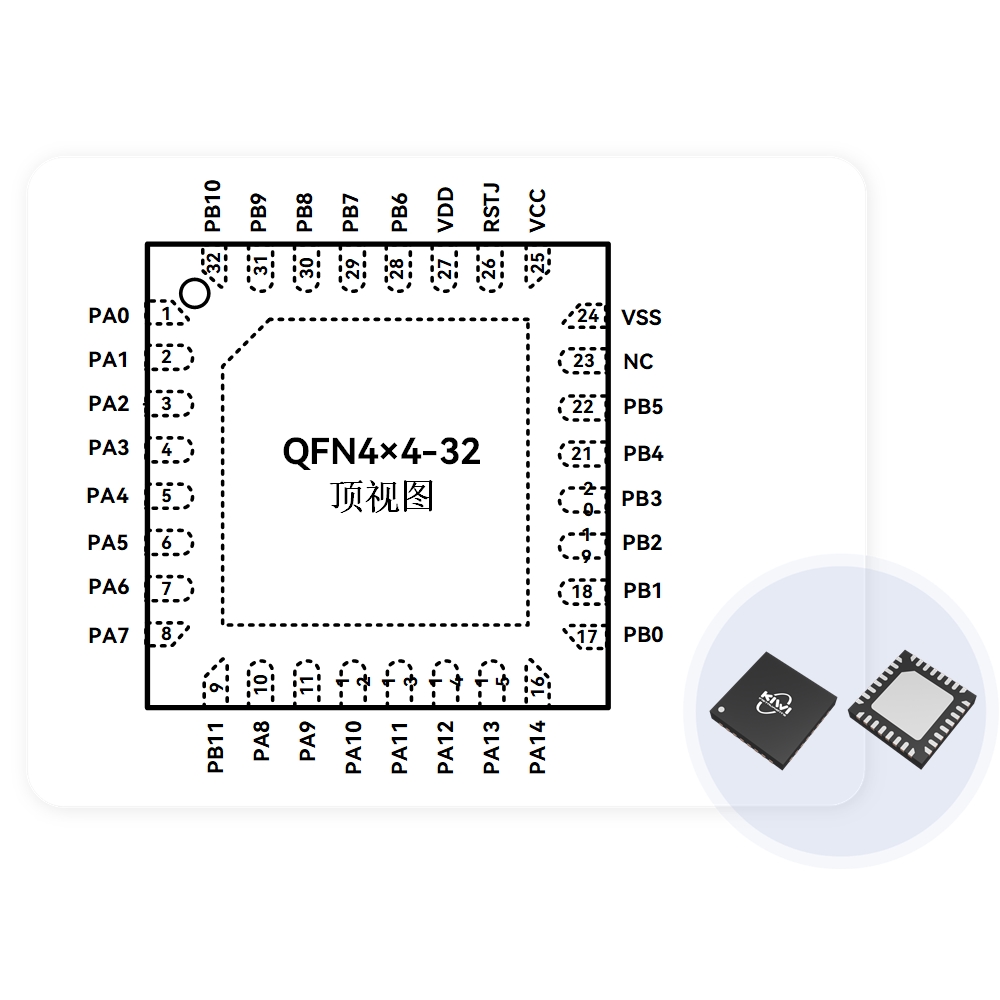

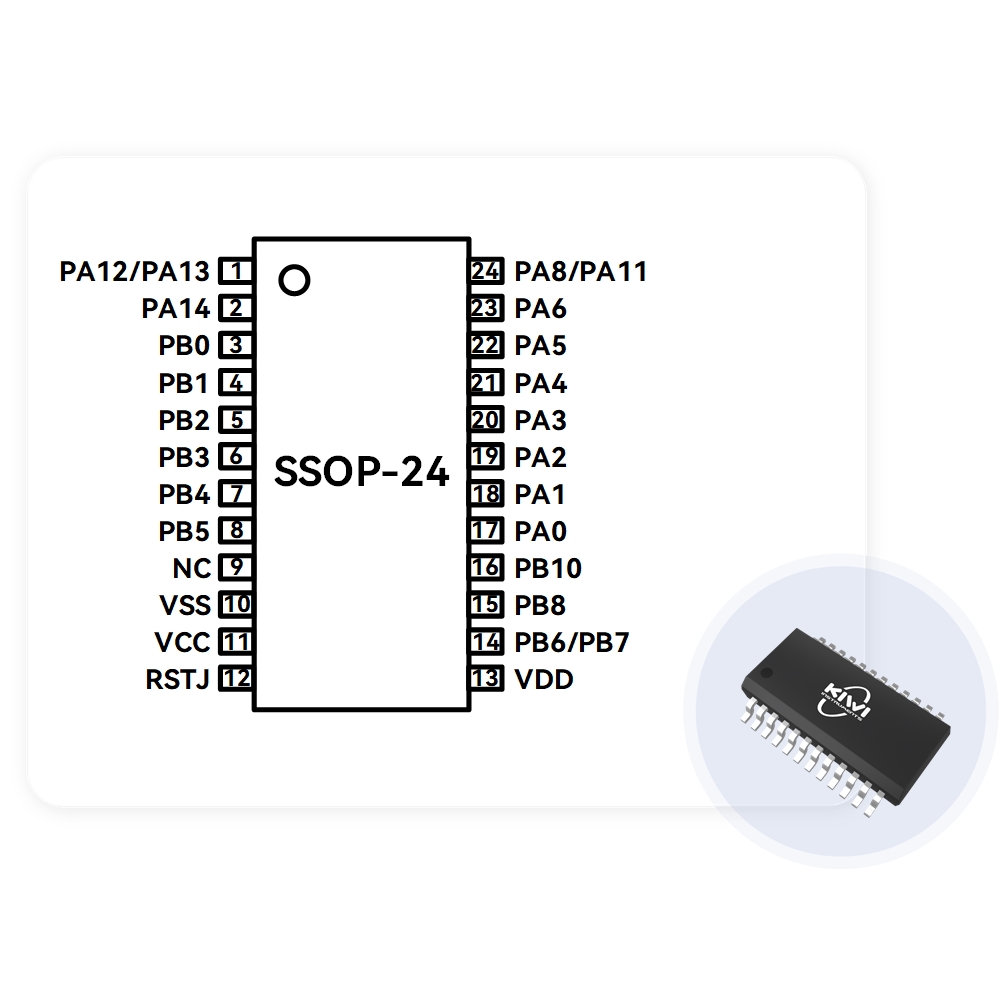

管脚封装

技术文档

类型

标题

详情

数据手册

基于 ARM Cortex-M0+ 处理器，内置高达 64KB Flash 存储器，集成多种定时器、ADC、PGA 及三相栅极驱动，2.4V 至 5.5V 工作电压

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

主频

(MHz)

内核

Flash

(KB)

RAM

(KB)

GPIO

电压

(V)

HIRC

精度

LIRC

精度

定时器

(16 位)

PWM

输出

(通道)

PWM

互补

(Pairs)

ADC

12 位

(通道)

CMP/

OPAMP/

PGA

SCI

(SPI/I²C/

UART)

工作温度

(℃)

封装

KPM32K070D5

96

Cortex-

M0+

32

4

19

2.4~5.5

<1%

10%

4

6

4

9

0/1/3

-40~105

SSOP-24

KPM32K070D7

96

Cortex-

M0+

64

4

19

2.4~5.5

<1%

10%

4

6

4

9

0/1/3

-40~105

SSOP-24

KPM32K070H5

96

Cortex-

M0+

32

4

28

2.4~5.5

<1%

10%

4

6

4

11

2/3/3

-40~105

QFN4×4-32

KPM32K070H7

96

Cortex-

M0+

64

4

28

2.4~5.5

<1%

10%

4

6

4

11

2/3/3

-40~105

QFN4×4-32

KPM32K070H5

96

Cortex-

M0+

32

4

28

2.4~5.5

<1%

10%

4

6

4

11

2/3/3

-40~105

LQFP-32

KPM32K070H7

96

Cortex-

M0+

64

4

28

2.4~5.5

<1%

10%

4

6

4

11

2/3/3

-40~105

LQFP-32
