KP1054A





高集成、高效率、降压型恒流驱动功率开关






KP1054A 是一款内部高度集成的降压型准谐振式 LED 恒流功率开关。

KP1054A 集成有高压功率 MOSFET、续流二极管和控制器。此外,芯片还集成有高压启动电路和无需辅助绕组的电感电流过零检测电路,利用此功能系统工作在准谐振模式下并且最大程度地简化系统的设计。

KP1054A 集成有完备的保护功能以保障系统安全可靠的运行,如 HVDD 欠压保护功能、逐周期电流限制、过热保护、LED 短路保护等。







主要特点

•  内部集成高压 500V MOSFET

•  集成 600V 超快恢复二极管

•  集成式高压稳压器

•  无辅助绕组、无 VDD 电容设计

•  准谐振工作模式提高系统效率

•  ±4% 恒流精度

•  超低工作电流

•  集成式线电压补偿优化调整率

•  集成式过热功率补偿

•  内部保护功能:

•  LED 短路保护

•  芯片过热保护

•  逐周期电流限制

•  前沿消隐

•  HVDD 脚欠压保护

•  封装类型 SOP-4





典型应用

•  LED 照明







典型应用电路

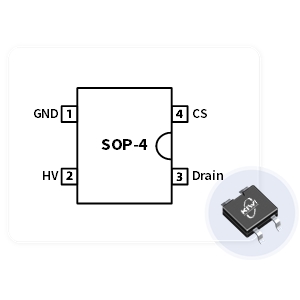

管脚封装








技术文档


类型

标题

详情


数据手册

高集成、高效率、降压型恒流驱动功率开关

获取完整版


应用指南

获取完整版





产品选型


产品型号

拓扑电路

功率因数

工作模式

MOS耐压(V)

导通阻抗(Ω)

LED开路保护

推荐输出电流(mA)

Vin=176-265Vac Vout=72V

封装

特点


KP1054A

Buck

PF>0.5

临界连续

500

18

<110

SOP-4

集成二极管
