KP1466XC
|
PWM 调光型、降压型高功率因数 LED 恒流功率开关
|
|
|
|
KP1466XC 是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。 KP1466XC 内部集成有高压 500V 功率 MOSFET 和高压供电电路，简化了系统的设计和生产成本。芯片通过独有的恒流控制算法，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。KP1466XC 还集成了独有的调光技术，能提供高精度的 PWM 信号调光 KP1466XC 集成有完备的保护功能以保障系统安全可靠的运行，如：逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、LED 开路和短路保护等。 |
|
主要特点 |
|
|
• PWM 调光功能 • 15mW 超低待机功耗 • 调光深度 <3% • 全电压功率因数 >0.9 • 集成高压供电电路 • 集成高压 500V MOSFET • 无 VDD、COMP 电容设计 • 准谐振模式高效率工作 • ±3% 恒流精度 @100% ILED • 优异的线电压和负载调整率 |
• 内部保护功能： • 连续可调输出过压保护 (OVP) • 逐周期电流限制 (OCP) • 前沿消隐 (LEB) • LED 开路和短路保护 • 过热保护 (OTP) • 封装类型 SOP-7 |
|
典型应用 |
|
• 小功率智能球泡灯 |
|
典型应用电路 |
|

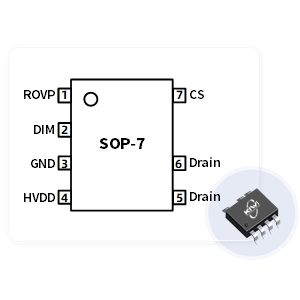

管脚封装 |
|
|
||
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
PWM 调光型、降压型高功率因数 LED 恒流功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
|||||||||
|
|
|||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS耐压(V) |
导通阻抗(Ω) |
LED开路保护 |
调光方式 |
推荐输出电流(mA) Vin=176-265Vac Vout=72V |
封装 |
|
|
|||||||||
|
KP14662C |
Buck |
PF>0.9 |
临界连续 |
500 |
5.4 |
外置 |
PWM 转模拟 |
<200 |
SOP-7 |
|
|
|||||||||
|
KP14663C |
Buck |
PF>0.9 |
临界连续 |
500 |
2.8 |
外置 |
PWM 转模拟 |
<260 |
SOP-7 |
