KP106XN
|
非隔离、降压型有源功率因数校正 LED 功率开关
|
|
|
|
KP106XN 是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。 KP106XN 内部集成有高压 650V 功率 MOSFET 和高压启动以及供电电路，简化了系统的设计和生产成本。同时芯片优化设计了抗浪涌能力，可以最优成本承受 2.5Kv 浪涌等级。芯片通过对全周期电感电流进行采样，可以获得超高精度的恒流输出，且输出的线电压和负载调整率表现优异。. KP106XN 集成有完备的保护功能以保障系统安全可靠的运行，如：VDD欠压保护功能 (UVLO)、逐周期电流限制 (OCP)、过热保护 (OTP)、输出过压保护 (OVP)、LED开路和短路保护等。 |
|
主要特点 |
|
|
• 有源功率因数校正技术 • 高压输入功率因数>0.9，THD<15% • 分次谐波满足 IEC61000-3-2 Class C • 集成高压启动和供电电路 • 集成高压 650V MOSFET • 准谐振模式高效率工作 • ±1% 恒流精度 • 超低工作电流 • 优异的线电压和负载调整率 |
• 内部保护功能： • 输出过压保护 (OVP) • 逐周期电流限制 (OCP) • 前沿消隐 (LEB) • LED 开路和短路保护 • 过热保护 (OTP) • 封装类型 SOP-7 和 DIP-7 |
|
典型应用 |
|
|
• LED 球泡灯、天花灯 |
• LED T5/T8 灯管 |
|
典型应用电路 |
|

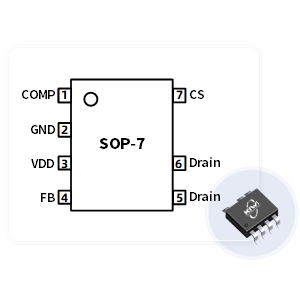

管脚封装 |
|
|
|
|||
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
非隔离、降压型有源功率因数校正 LED 功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||
|
|
||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS耐压(V) |
导通阻抗(Ω) |
LED开路保护 |
推荐输出电流(mA) |
封装 |
|
|
||||||||
|
KP1061N |
Buck |
PF>0.9 |
临界连续 |
650 |
8.5 |
外置 |
<130 |
SOP-7 |
|
|
||||||||
|
KP1062N |
Buck |
PF>0.9 |
临界连续 |
650 |
4 |
外置 |
<240 |
SOP-7 |
|
|
||||||||
|
KP1063N |
Buck |
PF>0.9 |
临界连续 |
600 |
2.2 |
外置 |
<270 |
SOP-7 |
|
|
||||||||
|
KP1063N |
Buck |
PF>0.9 |
临界连续 |
600 |
2.2 |
外置 |
<350 |
DIP-7 |
