KP40511P

适用于 PSR/SSR 的高性能多模式同步整流功率开关

KP40511P 是一款适用于 PSR/SSR 的高性能多模式 CCM 同步整流开关，可以替代肖特基整流二极管以提高系统效率。

KP40511P 内置有 VDD 高压供电模块，无需辅助绕组供电可稳定工作，系统上支持 High Side 和 Low Side 配置，兼顾了系统性能和成本。

KP40511P 具有快速关断功能，支持断续工作模式 (DCM)、准谐振工作模式 (QR) 及连续工作模式 (CCM)。其内部还集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。

主要特点

•  内置 100V 13.5mΩ MOSFET

•  支持 PSR/SSR 反激拓扑应用

•  支持 DCM、QR 和 CCM 工作模式

•  集成 180V 高耐压检测电路和高压供电电路，

    无需 VDD 辅助绕组供电

•  支持宽范围输出电压应用

•  支持 High Side 和 Low Side 配置

•  <30ns 开通和关断延时

•  智能开通检测功能防止误开通

•  智能过零检测功能

•  启动前 Gate 智能钳位

•  封装类型 ASOP-6

典型应用

•  网通适配器

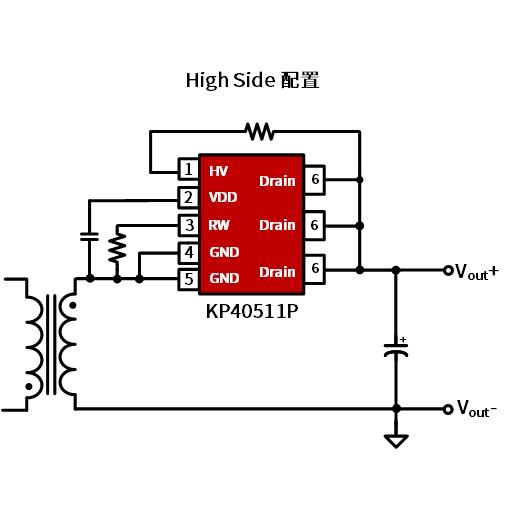

典型应用电路

管脚封装

技术文档

类型

标题

详情

数据手册

适用于 PSR/SSR 的高性能多模式同步整流功率开关

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

VDD电压

(V)

输出电压

(V)

典型规格

封装

KP40511P

High Side/

Low Side
