KP18001B

高集成、单通道 LED 线性恒流驱动芯片

KP18001B 一款高度集成的单通道高压线性恒流 LED 驱动芯片，采用线性恒流技术，电流精度可控制在 ±4% 以内，可通过外部电阻设定电流 5~60mA，也可多芯片并联使用增加电流输出能力。KP18001B 内置过温降电流功能。系统外围无需电感或变压器等磁性元件，整个系统结构简单，成本低。

主要特点

•  集成 800V 整流桥

•  输出恒流设置 5~60mA，恒流精度 ±4%

•  芯片应用无 EMI 问题

•  内置 500V 高压 MOSFET

•  外围线路精简，成品电源体积小

•  线路简单，电源系统成本低

•  过温降电流功能

•  封装类型 HSOP-7

典型应用

•  LED 日光灯管 T5/T8/T10   •  LED灯丝灯、球泡灯、筒灯   •  其它小功率的 LED 电光源

典型应用电路

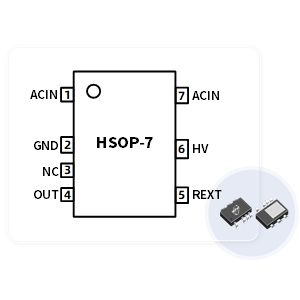

管脚封装

技术文档

类型

标题

详情

数据手册

高集成、单通道 LED 线性恒流驱动芯片

获取完整版

应用指南

—

获取完整版

产品选型

产品型号

拓扑电路

功率因数

MOS耐压(V)

恒功率补偿

集成桥堆

推荐输出电流(mA)

封装

KP18001B

单路线性

PF>0.5

500

否

是

<60

HSOP-7
