KP127XFN
|
降压型高功率因数 LED 恒流功率开关
|
|
|
|
KP127XFN 是高度集成的恒流 LED 功率开关，芯片采用了准谐振的工作模式，同时加以有源功率因数校正控制技术可以满足高功率因数、低谐波失真和高效率的性能。 KP127XFN 内部集成有高压 600V/650V 功率 MOSFET 和高压供电电路，简化了系统的设计和生产成本。同时芯片优化设计了抗浪涌能力，可以最优成本承受 4kV 浪涌等级。芯片通过独有的恒流控制算法，可以获得高精度的恒流输出，且输出的线电压和负载调整率表现优异。 KP127XFN 集成有完备的保护功能以保障系统安全可靠的运行，如：逐周期电流限制 (OCP)、过热保护 (OTP)、输入过压保护、输出过压保护 (OVP)、LED 开路和短路保护等。 |
|
主要特点 |
|
|
• 有源功率因数校正技术 • 全电压功率因数 >0.9，THD<15% • 集成高压供电电路 • 集成高压 600V/650V MOSFET • 无 VDD、COMP 电容设计 • 准谐振模式高效率工作 • ±3% 恒流精度 • 超低工作电流 • 优异的线电压和负载调整率 |
• 内部保护功能： • 连续可调输出过压保护 (OVP) • 逐周期电流限制 (OCP) • 前沿消隐 (LEB) • LED 开路和短路保护 • 输入过压保护 • 过热保护 (OTP) • 封装类型 SOP-7，DIP-7 |
|
典型应用 |
|
|
• 小功率 LED 球泡灯 |
• 灯管驱动 |
|

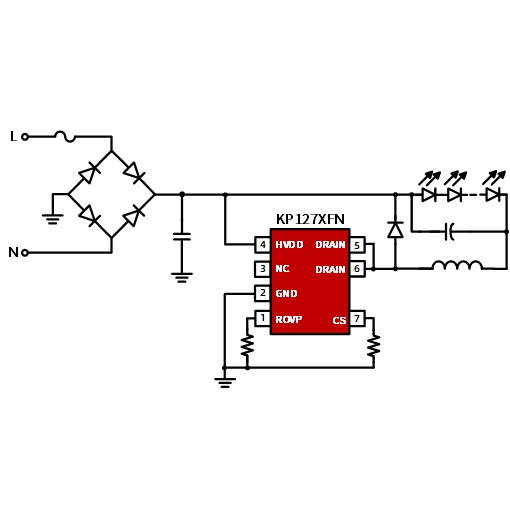

典型应用电路 |
|
管脚封装 |
|
|
|
|||
|
|
|
|
|
|
技术文档 |
||
|
|
||
|
类型 |
标题 |
详情 |
|
|
||
|
降压型高功率因数 LED 恒流功率开关 |
||
|
|
||
|
应用指南 |
— |
|
|
产品选型 |
||||||||||
|
|
||||||||||
|
产品型号 |
拓扑电路 |
功率因数 |
工作模式 |
MOS耐压(V) | 导通阻抗(Ω) | LED开路保护 |
推荐输出电流(mA) Vin=176-265Vac Vout=72V |
封装 |
特点 |
|
|
|
||||||||||
|
KP1271FN |
Buck |
PF>0.9 |
临界连续 |
650 | 9.5 | 外置 |
<130 |
SOP-7 |
印度专用 |
|
|
|
||||||||||
|
KP1272FN |
Buck |
PF>0.9 |
临界连续 |
650 | 4 | 外置 |
<240 |
SOP-7 |
印度专用 |
|
|
|
||||||||||
|
KP1274FN |
Buck |
PF>0.9 |
临界连续 |
650 | 2.2 | 外置 |
<270 |
SOP-7 |
印度专用 |
|
|
|
||||||||||
|
KP1272FN |
Buck |
PF>0.9 |
临界连续 |
650 | 4 | 外置 |
<270 |
DIP-7 |
印度专用 |
|
|
|
||||||||||
|
KP1274FN |
PF>0.9 |
临界连续 |
650 | 2.2 | 外置 |
<350 |
DIP-7 |
印度专用 |
||
